背景概述

在昇腾NPU上进行模型推理部署时，通常需要将训练框架导出的ONNX模型转换为昇腾专用的OM模型格式。然而，在实际的模型转换过程中，开发者经常会遇到ATC（Ascend Tensor Compiler）工具报错导致转换失败的情况。本文基于实际项目经验，系统总结了ONNX转OM失败的常见问题及定位思路，为开发者提供实用的排查指南。

一、ATC报错定位方法

1. 基础排查步骤

首先根据返回值错误码查询ATC错误码参考资料，排除工具使用不当导致的报错。

2. 深度调试方法

如果错误码参考资料建议"联系华为工程师解决"，按以下步骤操作：

生成DEBUG日志和GE图

#!/bin/bash
source /usr/local/Ascend/ascend-toolkit/set_env.sh

# 日志控制
export ASCEND_GLOBAL_LOG_LEVEL=0  #debug 0 -> info 1 -> warning 2 ->error 3
export ASCEND_SLOG_PRINT_TO_STDOUT=1  #1表示输出到屏幕，方便日志重定向

# GE pbtxt图控制
export DUMP_GE_GRAPH=2 #不建议修改成其它级别
export DUMP_GRAPH_LEVEL=2 #推荐配置，动态shape场景下设为1可得到更多子图

atc --model=./onnx_model.onnx \
    --framework=5 \
    --output=./om_model  \
    --log=debug \
    --soc_version=Ascend310P3 \
    2>&1 | tee atc_debug.log

3. 问题上报

准备好相关日志和调试信息后，联系华为技术支持人员。

二、ATC模型转换常见问题汇总

1. GetInputConstData报错：node[%s]'s input[%s]'s peer node is not const

问题描述：算子只支持const输入，但模型实际给的是tensor。

常见原因：算子一般在infershape阶段或fusion pass代码里调用GetInputConstData接口。

解决方案：

• 联系华为工程师进一步定位确认
• 尝试通过onnxsim简化模型，将tensor转换为const

---

2. E19010错误：Check op[Op_Name]'s type[ai.onnx::version::Op_Name] failed, the type is unsupported.

常见原因：

• atc和opp两个run包版本不匹配，导致so加载失败
• 输入模型中存在自定义算子，但该自定义算子未实现plugin

解决方案：

确认版本匹配后检查so中是否包含该plugin：

cd ${path_to_run_package}/opp/framework/built-in/onnx
strings libops_all_onnx_plugin.so |grep Op_Name
# 返回结果包括ParseParams或ai.onnx::11::Op_Name类似的字样则已实现该算子

如果是自定义算子，参考sample仓示例代码编写自定义插件。

---

3. 指定out_nodes参数报错：Can not find src node (%s) in graph.

问题现象：ONNX算子使用GE一对多功能适配实现，模型中的OP（如Concat_572）在GE里会改名（如PartitionedCall_ConcatD_28）。

解决方案：

1. 去掉out_nodes并设置export DUMP_GE_GRAPH=2重新执行atc
2. 在原始onnx模型中找到对应的concat名字
3. 在生成的GE图中找到对应位置的concat算子，使用新name作为out_nodes入参

错误示例：

# 错误用法（经过GE改图后已不存在Concat_572节点）
atc --framework=5 --model=model.onnx --output=outname --out_nodes="Concat_572:0;Reshape_576:0;Sigmoid_604:0" --input_format=NCHW --input_shape="input:1,3,800,1216" --log=debug --soc_version=Ascend310

正确示例：

# 正确用法（使用新节点名）
atc --framework=5 --model=model.onnx --output=outname --out_nodes="PartitionedCall_ConcatD_28:0;Reshape_576:0;Sigmoid_604:0" --input_format=NCHW --input_shape="input:1,3,800,1216" --log=debug --soc_version=Ascend310

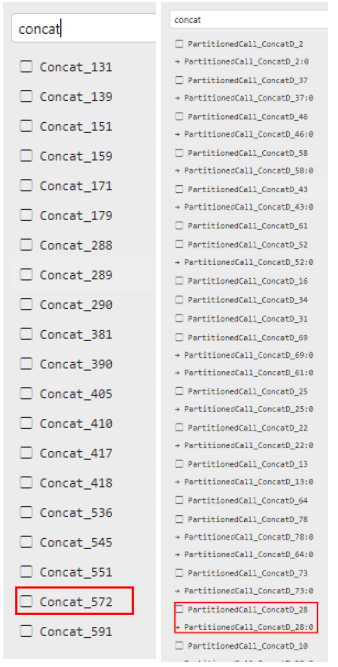

节点名映射示例：

---

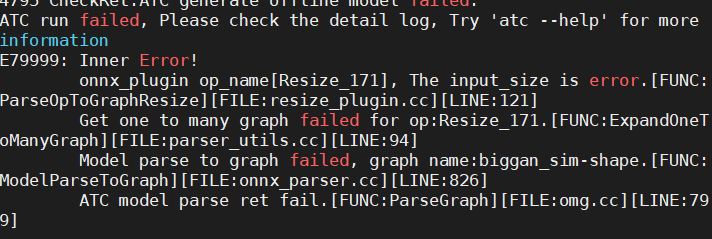

4. E79999错误：[Resize_xxx] The input_size is error.

问题现象：

根本原因：输入ONNX模型的Resize算子低于V11版本。

• V11版本的Resize最多有4个输入
• 低版本Resize只有两个输入

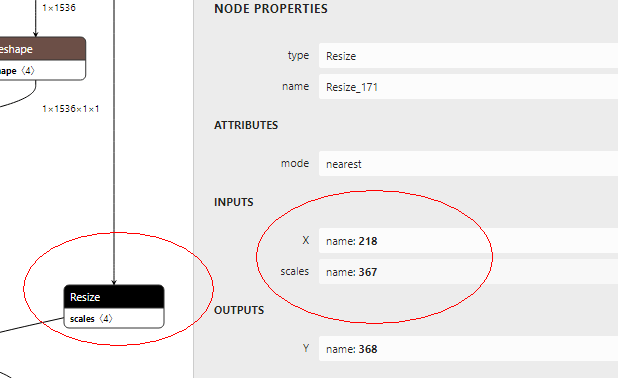

版本对比图示：

解决方案：导出ONNX时设置opset_version=11。

---

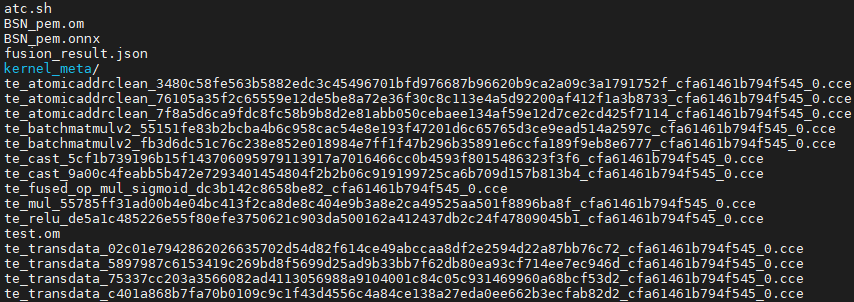

5. 执行ATC命令后当前目录出现大量CCE文件

问题现象：

原因分析：之前问题定位时修改CANN包得到CCE文件，但忘记修改还原。

解决方案：重装CANN包，环境上有多个CANN包时，建议重装CANN包。

---

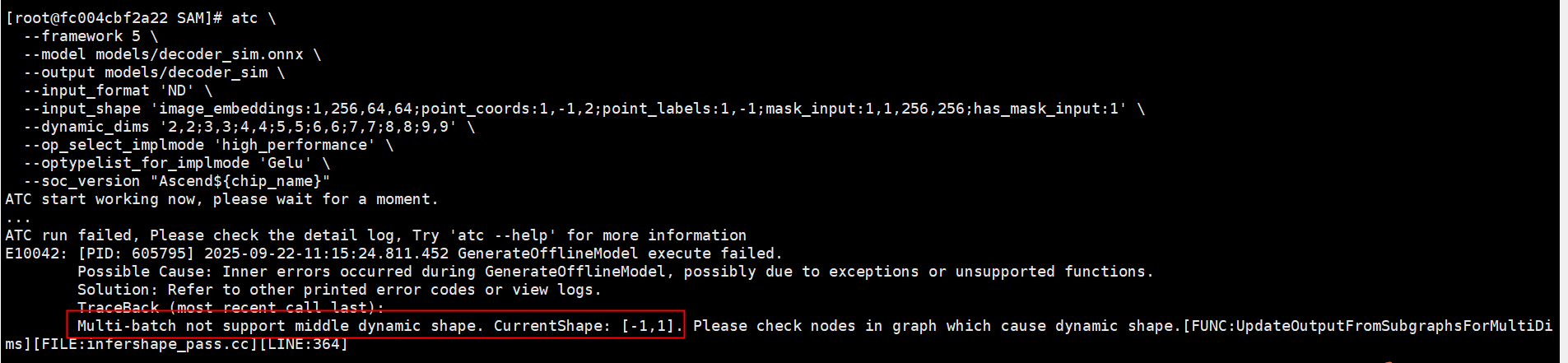

6. ATC转OM文件时报错：Multi-batch not support middle dynamic shape

问题现象：

根本原因：ATC不支持中间张量存在动态维度，某些复杂函数无法被ATC追踪以计算形状。

具体案例：以SAM模型为例，torch2.1.0及以上版本中的torch.repeat_interleave函数内部使用tile和onehot算子，输入动态形状时难以追踪。

解决方案：替换为等价操作（unsqueeze，expand等）后转OM成功。

---

总结

ATC模型转换过程中遇到问题时，建议按照以下系统化流程排查：

1. 基础排查：首先检查错误码，排除工具使用问题
2. 深度调试：生成DEBUG日志和GE图进行详细分析
3. 常见问题对照：参考上述常见问题及解决方案
4. 技术支援：如问题仍无法解决，及时收集相关日志联系华为技术支持
