一、硬件连接说明

STM32F407 内置 2 路 CAN 控制器，但 CAN 控制器的 TXD/RXD 为单端信号，无法直接驱动 CAN 总线，必须外接 CAN 收发器（本文使用野火小智 CAN 模块）。

1.1 模块引脚连接

野火小智 CAN 模块与 STM32F407 的连接引脚如下（共 5 路）：

CAN 模块引脚	STM32 引脚 / 电源	说明
5V	5V 电源	模块供电（勿接 3.3V）
GND	GND	接地
VIO	3.3V	电平匹配引脚（匹配 STM32 IO 电平）
TXD	STM32 CAN_TX	发送信号（如 CAN1_TX 为 PA12）
RXD	STM32 CAN_RX	接收信号（如 CAN1_RX 为 PA11）

1.2 总线终端电阻配置

• 两台 STM32 通过 CAN 模块互联时，需将总线两端模块的终端电阻拨码开关设为 “ON”（接入 120Ω 匹配电阻）；
• CAN 模块间的 CAN_H/CAN_L 需一一对应连接，GND 建议强制连接以保证通信稳定性。

二、CubeMX 配置步骤

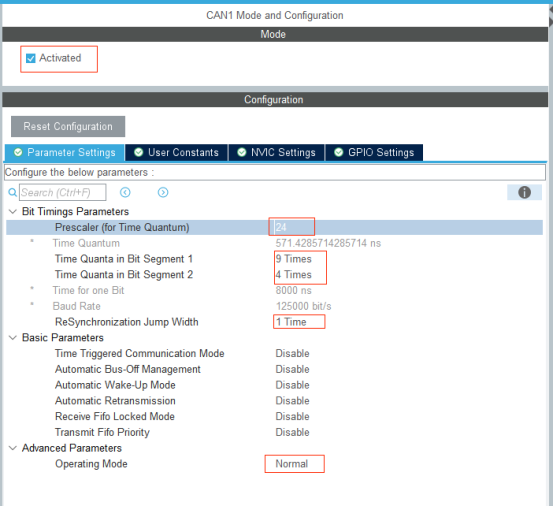

2.1 核心参数配置（CAN 波特率与模式）

本文为保证通信稳定性，配置 125Kbps 波特率（STM32F407 的 APB1 时钟为 42MHz）：

• 分频系数（Prescaler）：24（若需 1Mbps 波特率，可改为 3）；
• 时间段配置（经验值，验证可用）：
  • SJW（同步跳转宽度）：CAN_SJW_1TQ；
  • BS1（时间段 1）：CAN_BS1_9TQ；
  • BS2（时间段 2）：CAN_BS2_4TQ；
• 操作模式：
  • 真实多节点互联：Normal（正常模式）；
  • 单机调试：LoopBack（回环模式，自发自收，无需外接模块）。

2.2 关键配置项（必做）

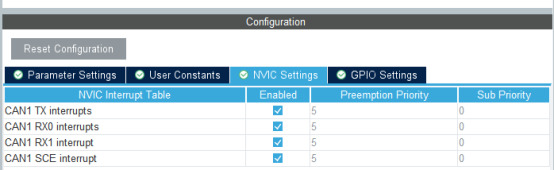

•     中断开启：启用 CAN_RX_FIFO0_MSG_PENDING 中断（接收消息中断），否则无法触发接收回调；

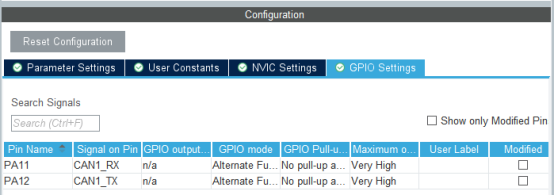

• GPIO 配置：CAN_TX/RX 引脚保持 CubeMX 默认的复用功能（如 CAN1 对应 PA11/PA12，AF9 复用），无需手动修改。

三、C 代码实现（HAL 库）

3.1 初始化流程（顺序不可变）

程序启动后，需按以下顺序初始化 CAN 总线，缺一不可：

    // 1. 配置CAN全通过滤器（核心：不配置会导致接收异常）
    CAN1_FilterAllPass();
    // 2. 启动CAN外设
    if (HAL_CAN_Start(&hcan1) != HAL_OK) {
        Error_Handler();
    }

    // 3. 启用接收FIFO0中断通知
    if (HAL_CAN_ActivateNotification(&hcan1, CAN_IT_RX_FIFO0_MSG_PENDING) != HAL_OK) {
        Error_Handler();
    }

3.2 CAN 过滤器配置（全通策略）

配置全通过滤器，允许接收所有 ID 的 CAN 报文，核心是将掩码设为全 0：

/**
 * @brief  配置CAN1全通过滤器：允许所有ID的CAN帧被接收
 * @note   必须在 HAL_CAN_Start() 之前调用
 * @retval None
 */
void CAN1_FilterAllPass(void) {
    CAN_FilterTypeDef can_filter = {0};

    // 选择过滤器组（F407共28组，CAN1默认使用0~13组）
    can_filter.FilterBank = 0;
    // 掩码模式（全通核心：掩码全0则匹配所有ID）
    can_filter.FilterMode = CAN_FILTERMODE_IDMASK;
    // 32位过滤器宽度（可同时匹配标准/扩展ID）
    can_filter.FilterScale = CAN_FILTERSCALE_32BIT;

    // 全通配置：参考ID任意，掩码全0
    can_filter.FilterIdHigh = 0x0000;      // 参考ID高16位
    can_filter.FilterIdLow = 0x0000;       // 参考ID低16位
    can_filter.FilterMaskIdHigh = 0x0000;  // 掩码高16位（全0）
    can_filter.FilterMaskIdLow = 0x0000;   // 掩码低16位（全0）

    // 匹配报文存入FIFO0（与中断配置对应）
    can_filter.FilterFIFOAssignment = CAN_FILTER_FIFO0;
    // 启用过滤器
    can_filter.FilterActivation = ENABLE;
    // 多CAN配置（仅同时用CAN1/CAN2时需设，固定14即可）
    can_filter.SlaveStartFilterBank = 14;

    // 应用过滤器配置
    if (HAL_CAN_ConfigFilter(&hcan1, &can_filter) != HAL_OK) {
        Error_Handler();
    }
}

3.3 CAN 报文发送（每秒发送 1 帧示例）

void can_test() {
    // 每秒发送一帧 CAN 数据
    static uint32_t last_tick = 0;
    if (HAL_GetTick() - last_tick >= 1000) {
        last_tick = HAL_GetTick();

        CAN_TxHeaderTypeDef TxHeader;
        uint8_t TxData[8] = {0x11, 0x22, 0x33, 0x44, 0x55, 0x66, 0x77, 0x88};  // 待发送的数据, 8字节
        uint32_t TxMailbox;

        TxHeader.StdId = 0x123;       // 标准帧 ID
        TxHeader.RTR = CAN_RTR_DATA;  // 数据帧
        TxHeader.IDE = CAN_ID_STD;    // 标准标识符
        TxHeader.DLC = 8;             // 数据长度
        TxHeader.TransmitGlobalTime = DISABLE;
        HAL_StatusTypeDef status = HAL_CAN_AddTxMessage(&hcan1, &TxHeader, TxData, &TxMailbox);
        if (status == HAL_OK) {
            printf("CAN Sent: ID=0x123, TxMailbox=%ld.\r\n", TxMailbox);
            HAL_GPIO_WritePin(LED_G, GPIO_PIN_RESET);
            osDelay(100);
            HAL_GPIO_WritePin(LED_G, GPIO_PIN_SET);
        } else if (status == HAL_ERROR) {
            printf("CAN Tx Failed Error! TxMailbox=%ld.\r\n", TxMailbox);
        } else if (status == HAL_BUSY) {
            printf("CAN Tx Failed Busy! TxMailbox=%ld.\r\n", TxMailbox);
        } else if (status == HAL_TIMEOUT) {
            printf("CAN Tx Failed Timeout! TxMailbox=%ld.\r\n", TxMailbox);
        }

    }
}

3.4 CAN 报文接收（中断回调方式）

重写 HAL 库接收回调函数，收到报文后自动打印（需提前配置串口 printf 输出）：

// CAN接收FIFO0消息挂起回调函数
void HAL_CAN_RxFifo0MsgPendingCallback(CAN_HandleTypeDef* hcan) {
    CAN_RxHeaderTypeDef RxHeader;
    uint8_t RxData[8];

    if (HAL_CAN_GetRxMessage(hcan, CAN_RX_FIFO0, &RxHeader, RxData) == HAL_OK) {
        printf("CAN Recv: ID=0x%lX, DLC=%ld, Data=", RxHeader.StdId, RxHeader.DLC);
        for (int i = 0; i < RxHeader.DLC; i++) {
            printf("%02X ", RxData[i]);
        }
        printf("\r\n======================================================\r\n");
    }
}

至此CAN配置完成，可以实现最简单的数据收发。
