摘要

本文详细介绍了使用 lycium 框架将 nginx 1.26.2 交叉编译适配到 OpenHarmony 系统的完整解决方案。文章涵盖了在 macOS 主机上进行 ARM 交叉编译时遇到的核心技术挑战，包括 configure 脚本的运行时检测问题、类型大小探测失败等，并提供了不修改原库代码的创新性解决方案。最终成功在 macOS 上完成了 nginx 的鸿蒙交叉编译，生成了可在 OpenHarmony 设备上运行的 ARM 32-bit 和 ARM 64-bit 可执行文件。

关键词: OpenHarmony, nginx, 交叉编译, lycium, macOS

---

1. 引言

1.1 背景

随着万物互联时代的到来，OpenHarmony 作为面向全场景的分布式操作系统，正在快速发展。将成熟的开源软件移植到 OpenHarmony 平台，是丰富其生态系统的重要途径。nginx 作为全球最流行的 Web 服务器和反向代理服务器，其高性能、高并发的特性使其成为 OpenHarmony 设备端服务的理想选择。

1.2 挑战

将 nginx 移植到 OpenHarmony 面临以下挑战：

1. 交叉编译环境差异: nginx 的 configure 脚本设计之初并未充分考虑交叉编译场景
2. 运行时检测机制: configure 脚本通过编译并运行测试程序来检测系统特性，这在交叉编译环境中无法工作
3. 不修改原库代码的约束: 为便于后续版本升级和维护，需要在不修改 nginx 原始代码的前提下完成适配

1.3 解决方案概述

本文提出了一种基于 lycium 框架的适配方案，通过在 HPKBUILD 构建脚本中对 nginx 的 auto 脚本进行运行时修改，成功解决了上述挑战。该方案的核心优势是完全不修改 nginx 原库代码，所有适配工作都在构建脚本层面完成。

---

2. lycium 框架简介

2.1 框架概述

lycium 是一个专门用于 OpenHarmony 第三方 C/C++ 库交叉编译的框架。它借鉴了 Arch Linux 的 PKGBUILD 机制，提供了一套标准化的构建流程。

2.2 HPKBUILD 文件结构

HPKBUILD 是 lycium 的核心配置文件，定义了库的元信息和构建流程：

# 包元信息
pkgname=nginx           # 包名
pkgver=1.26.2          # 版本号
pkgdesc="..."          # 描述
url="https://nginx.org/"
archs=("armeabi-v7a" "arm64-v8a")  # 目标架构
depends=("pcre2" "openssl" "zlib-ng")  # 依赖库

# 构建流程函数
prepare()   # 准备阶段：解压、打补丁
build()     # 编译阶段：configure、make
package()   # 打包阶段：make install
check()     # 测试阶段
cleanbuild() # 清理阶段

2.3 构建流程

┌─────────────┐    ┌─────────────┐    ┌─────────────┐    ┌─────────────┐
│  download   │───▶│   prepare   │───▶│    build    │───▶│   package   │
│  源码下载   │    │  环境准备   │    │  编译构建   │    │  安装打包   │
└─────────────┘    └─────────────┘    └─────────────┘    └─────────────┘

---

3. nginx 交叉编译的技术挑战

3.1 问题一：C 编译器检测失败

现象:

checking for C compiler ... found but is not working
./configure: error: C compiler arm-linux-ohos-clang is not found

根本原因分析:

nginx 的 auto/cc/name 脚本使用以下逻辑检测编译器：

ngx_feature_run=yes  # 关键：要求运行编译后的测试程序

当设置 ngx_feature_run=yes 时，configure 会编译一个测试程序并尝试执行它。在交叉编译场景下，编译出的是 ARM 二进制文件，无法在 x86_64 的 macOS 主机上运行，导致检测失败。

3.2 问题二：数据类型大小检测失败

现象:

checking for int size ...auto/types/sizeof: line 43: objs/autotest: cannot execute binary file
./configure: error: can not detect int size

根本原因分析:

nginx 的 auto/types/sizeof 脚本通过以下方式获取类型大小：

# 编译测试程序
ngx_test="$CC ... -o $NGX_AUTOTEST $NGX_AUTOTEST.c ..."
eval "$ngx_test"

# 运行测试程序获取 sizeof 值
ngx_size=`$NGX_AUTOTEST`  # 第 43 行：执行 ARM 二进制文件失败

这是交叉编译的经典难题：目标平台的类型大小可能与主机平台不同，必须通过某种方式获取正确的值。

3.3 问题三：功能特性检测失败

nginx 的 auto/unix 脚本包含大量功能检测，许多都使用了运行时检测：

ngx_feature_run=yes    # 需要运行测试程序
ngx_feature_run=value  # 需要运行测试程序并获取返回值
ngx_feature_run=bug    # 需要运行测试程序检测 bug

这些检测在交叉编译环境中都会失败。

3.4 问题四：路径硬编码问题

现象:
在鸿蒙设备上运行 nginx 时，报错找不到配置文件或日志文件，路径显示为 macOS 编译机器上的绝对路径：

nginx: [alert] could not open error log file: open() "/path/to/build/machine/logs/error.log" failed

根本原因分析:

nginx 的 configure 脚本通过 --prefix 参数设置安装前缀，该路径会被硬编码到二进制文件中：

// src/core/nginx.c 第 1042-1044 行
ngx_str_set(&cycle->conf_prefix, NGX_PREFIX);
ngx_str_set(&cycle->prefix, NGX_PREFIX);

如果使用绝对路径如 --prefix=$LYCIUM_ROOT/usr/nginx/$ARCH，则编译主机上的绝对路径会被编译进二进制文件，导致在鸿蒙设备上无法找到对应路径。

3.5 问题五：鸿蒙系统兼容性问题

现象一：FIOASYNC 警告

nginx: [alert] ioctl(FIOASYNC) failed while spawning "worker process" (25: Not a tty)

现象二：页面空白无法加载
nginx 启动成功，端口监听正常，但浏览器访问时页面一直转圈，无法加载静态文件。

根本原因分析:

1. FIOASYNC 问题: 鸿蒙系统的 musl libc 对 FIOASYNC ioctl 调用支持有限，该调用用于设置异步 I/O 通知。此警告通常不影响基本功能。

2. sendfile 问题: nginx 默认启用 sendfile on，这是一个零拷贝系统调用用于高效传输文件。鸿蒙系统对 sendfile 的实现可能存在兼容性问题，导致静态文件无法正确传输。

---

4. 解决方案设计与实现

4.1 设计原则

1. 不修改原库代码: 所有修改在 HPKBUILD 脚本中完成
2. 运行时修改: 在 prepare() 阶段使用 sed/cat 修改 auto 脚本
3. 架构感知: 针对不同目标架构提供正确的预设值
4. 平台兼容: 仅在 macOS 上应用修改，Linux 环境保持原有行为

4.2 解决方案一：跳过编译器运行检测

在 prepare() 函数中修改 auto/cc/name：

# 将需要运行测试程序的检测改为仅编译检测
sed -i.bak 's/ngx_feature_run=yes/ngx_feature_run=no/g' auto/cc/name

原理: 当 ngx_feature_run=no 时，nginx 只检查测试程序是否能成功编译，不再尝试运行它。

4.3 解决方案二：提供预设的类型大小值

完全替换 auto/types/sizeof 脚本，使用基于目标架构的预设值：

# ARM 32-bit 类型大小
case "$ngx_type" in
    int)                ngx_size=4 ;;
    long)               ngx_size=4 ;;  # 32-bit: long 是 4 字节
    "long long")        ngx_size=8 ;;
    "void *")           ngx_size=4 ;;  # 32-bit: 指针是 4 字节
    size_t)             ngx_size=4 ;;
    off_t)              ngx_size=8 ;;
    time_t)             ngx_size=4 ;;
    sig_atomic_t)       ngx_size=4 ;;
esac

# ARM 64-bit 类型大小
case "$ngx_type" in
    int)                ngx_size=4 ;;
    long)               ngx_size=8 ;;  # 64-bit: long 是 8 字节
    "long long")        ngx_size=8 ;;
    "void *")           ngx_size=8 ;;  # 64-bit: 指针是 8 字节
    size_t)             ngx_size=8 ;;
    off_t)              ngx_size=8 ;;
    time_t)             ngx_size=8 ;;
    sig_atomic_t)       ngx_size=4 ;;
esac

关键差异说明:

类型	ARM 32-bit	ARM 64-bit
int	4 字节	4 字节
long	4 字节	8 字节
void *	4 字节	8 字节
size_t	4 字节	8 字节

4.4 解决方案三：禁用功能运行时检测

批量修改 auto/unix 中的所有运行时检测：

sed -i.bak 's/ngx_feature_run=yes/ngx_feature_run=no/g' auto/unix
sed -i.bak 's/ngx_feature_run=value/ngx_feature_run=no/g' auto/unix
sed -i.bak 's/ngx_feature_run=bug/ngx_feature_run=no/g' auto/unix

影响分析: 这会导致某些功能检测不够精确，但对于 OpenHarmony 这类 Linux 兼容系统，大多数 POSIX 功能都是可用的，仅编译检测通常足够。

4.5 解决方案四：预设字节序

ARM 处理器使用小端字节序，直接在 prepare() 中设置：

sed -i.bak 's/ngx_feature_run=value/ngx_feature_run=no/g' auto/endianness
mkdir -p objs
echo '#define NGX_HAVE_LITTLE_ENDIAN 1' > objs/ngx_auto_config.h.tmp

4.6 解决方案五：使用相对路径避免硬编码

为解决路径硬编码问题，在 build() 函数中使用相对路径配置 nginx：

./configure \
    --crossbuild=$host \
    --prefix=../ \
    --conf-path=conf/nginx.conf \
    --error-log-path=logs/error.log \
    --pid-path=logs/nginx.pid \
    --lock-path=logs/nginx.lock \
    --http-log-path=logs/access.log \
    # ... 其他参数

关键配置说明:

参数	值	说明
--prefix	../	使用上一级目录，必须以 / 结尾
--conf-path	conf/nginx.conf	配置文件相对路径
--error-log-path	logs/error.log	错误日志相对路径
--pid-path	logs/nginx.pid	PID 文件相对路径
--http-log-path	logs/access.log	访问日志相对路径

重要: prefix 必须以 / 结尾。nginx 在运行时通过 -p 参数指定 prefix 时会自动补全斜杠，但使用编译时的 NGX_PREFIX 宏时不会自动添加。如果使用 --prefix=..（不带斜杠），会导致路径拼接错误（如 ..html 而非 ../html）。

原理: 当 --prefix=../ 时，nginx 从 sbin/ 目录运行会将 prefix 解析为上一级目录。例如从 /data/nginx/sbin/ 运行 ./nginx，prefix 会解析为 /data/nginx/，从而正确找到 conf/、logs/ 等目录。

4.7 解决方案六：鸿蒙系统兼容性配置

针对鸿蒙系统的兼容性问题，需要在 nginx.conf 中进行以下配置：

worker_processes  1;

error_log  logs/error.log;
pid        logs/nginx.pid;

events {
    worker_connections  1024;
}

http {
    include       mime.types;
    default_type  application/octet-stream;

    # 关键：禁用 sendfile，解决鸿蒙系统静态文件无法加载的问题
    sendfile        off;

    keepalive_timeout  65;

    server {
        listen       8080;
        server_name  localhost;

        location / {
            root   html;
            index  index.html index.htm;
        }

        error_page   500 502 503 504  /50x.html;
        location = /50x.html {
            root   html;
        }
    }
}

关键配置说明:

配置项	值	说明
sendfile	off	禁用零拷贝传输，解决静态文件无法加载问题
listen	8080	使用非特权端口，避免权限问题
worker_processes	1	单进程模式，简化调试

4.8 完整的 prepare() 函数

prepare() {
    # 设置交叉编译环境
    if [ $ARCH == "armeabi-v7a" ]; then
        setarm32ENV
        host=arm-linux-ohos
        ngx_machine=armv7l
    elif [ $ARCH == "arm64-v8a" ]; then
        setarm64ENV
        host=aarch64-linux-ohos
        ngx_machine=aarch64
    fi

    cd $builddir

    # 仅在 macOS 上应用修改
    if [ "$LYCIUM_BUILD_OS" == "Darwi" ]; then
        # 1. 跳过编译器运行检测
        sed -i.bak 's/ngx_feature_run=yes/ngx_feature_run=no/g' auto/cc/name

        # 2. 替换 sizeof 脚本（根据架构选择预设值）
        cat > auto/types/sizeof << 'EOF'
        # ... 预设的类型大小检测脚本
        EOF

        # 3. 禁用 auto/unix 的运行时检测
        sed -i.bak 's/ngx_feature_run=yes/ngx_feature_run=no/g' auto/unix
        sed -i.bak 's/ngx_feature_run=value/ngx_feature_run=no/g' auto/unix
        sed -i.bak 's/ngx_feature_run=bug/ngx_feature_run=no/g' auto/unix

        # 4. 设置字节序
        sed -i.bak 's/ngx_feature_run=value/ngx_feature_run=no/g' auto/endianness
    fi

    cd $OLDPWD
}

---

5. 依赖库的适配

nginx 依赖三个核心库，它们也需要适配：

5.1 pcre2（正则表达式库）

pcre2 使用标准的 CMake 构建系统，交叉编译相对简单，lycium 框架已有现成适配。

5.2 openssl（加密库）

openssl 有完善的交叉编译支持，通过指定目标平台即可完成编译，lycium 框架已有现成适配。

5.3 zlib-ng（压缩库）

zlib-ng 在 macOS 上交叉编译时遇到了 libtool 兼容性问题：

问题: macOS 的 libtool 无法处理 ARM 格式的目标文件

解决方案: 在 HPKBUILD 中替换 libtool 为 OHOS SDK 的 llvm-ar：

if [ "$LYCIUM_BUILD_OS" == "Darwi" ]; then
    sed -i.bak "s|^AR=libtool|AR=${AR}|g" Makefile
    sed -i.bak "s|ARFLAGS=-o|ARFLAGS=rcs|g" Makefile
fi

---

6. 构建与验证

6.1 执行构建

cd lycium
./build.sh nginx

6.2 构建输出

Build OS Darwin
Start building nginx 1.26.2!
Compileing OpenHarmony armeabi-v7a nginx 1.26.2 libs...
Compileing OpenHarmony arm64-v8a nginx 1.26.2 libs...
Build nginx 1.26.2 end!
ALL JOBS DONE!!!

6.3 验证编译产物

$ file lycium/usr/nginx/armeabi-v7a/sbin/nginx
ELF 32-bit LSB pie executable, ARM, EABI5 version 1 (SYSV), dynamically linked

$ file lycium/usr/nginx/arm64-v8a/sbin/nginx
ELF 64-bit LSB pie executable, ARM aarch64, version 1 (SYSV), dynamically linked

6.4 设备端部署与验证

6.4.1 目录结构

部署到鸿蒙设备后，nginx 目录结构如下：

nginx/
├── sbin/
│   ├── nginx              # 主程序
│   └── libc++_shared.so   # 运行时依赖库
├── conf/
│   ├── nginx.conf         # 主配置文件
│   ├── mime.types         # MIME 类型配置
│   └── ...
├── logs/                  # 日志目录（需要写权限）
└── html/
    ├── index.html         # 默认首页
    └── 50x.html           # 错误页面

6.4.2 部署步骤

# 1. 推送到 OpenHarmony 设备
hdc file send lycium/usr/nginx/arm64-v8a /data/local/tmp/nginx

# 2. 进入设备 shell
hdc shell

# 3. 设置权限
cd /data/local/tmp/nginx
chmod +x sbin/nginx
chmod 755 logs

6.4.3 运行方式

由于使用了 --prefix=.. 编译，nginx 会自动将路径解析为可执行文件所在目录的上一级。直接从 sbin/ 目录运行即可：

# 进入 sbin 目录
cd /data/local/tmp/nginx/sbin

# 测试配置文件
./nginx -t

# 启动 nginx
./nginx

# 重新加载配置
./nginx -s reload

# 停止 nginx
./nginx -s stop

路径解析示例:

当从 /data/local/tmp/nginx/sbin/ 目录运行 ./nginx 时：

• prefix 解析为: /data/local/tmp/nginx/sbin/../ = /data/local/tmp/nginx/
• 配置文件: /data/local/tmp/nginx/conf/nginx.conf
• 错误日志: /data/local/tmp/nginx/logs/error.log

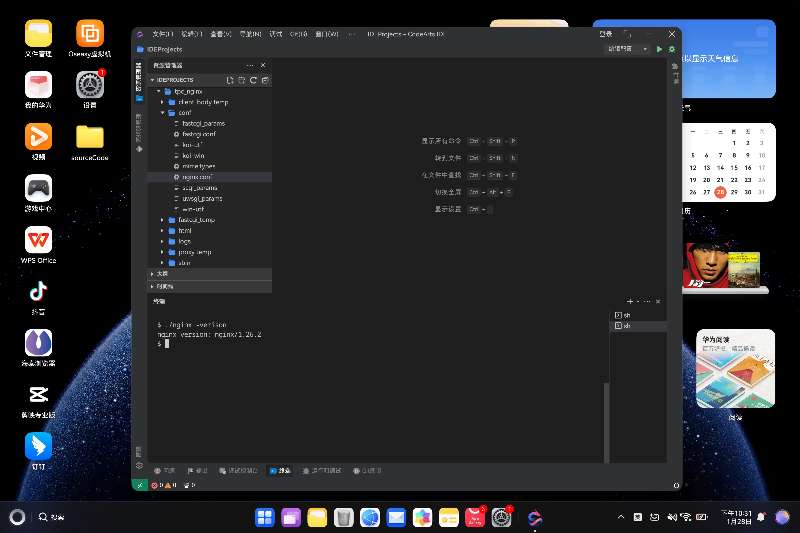

6.4.4 验证服务

# 检查版本

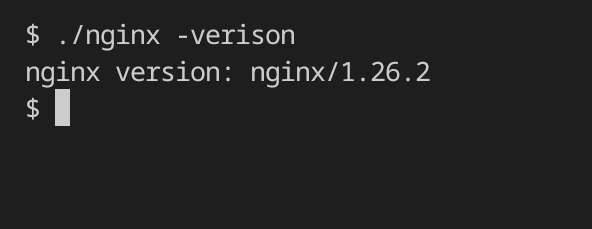

./nginx --version

---

7. 技术总结

7.1 核心创新点

1. 运行时脚本修改技术: 通过在 prepare() 阶段使用 sed 和 cat 命令修改 nginx 的 auto 脚本，实现了不修改原库代码的适配

2. 架构感知的类型大小预设: 根据目标架构（ARM 32-bit/64-bit）提供正确的数据类型大小，避免了运行时探测的需求

3. 平台条件编译: 通过检测 LYCIUM_BUILD_OS 环境变量，仅在 macOS 上应用修改，保持 Linux 环境的原有行为

4. 相对路径配置: 使用 --prefix=../ 配置 nginx（注意必须以 / 结尾），使其自动解析为可执行文件上一级目录，避免将编译主机的绝对路径硬编码到二进制文件中

5. 鸿蒙系统兼容性适配: 禁用 sendfile 系统调用，解决鸿蒙系统上静态文件无法加载的问题

7.2 方案优势

优势	说明
零侵入性	不修改 nginx 原始代码，便于版本升级
跨平台支持	同时支持 macOS 和 Linux 作为构建主机
多架构支持	同时支持 ARM 32-bit 和 ARM 64-bit 目标
可移植部署	使用相对路径，可部署到任意目录
鸿蒙兼容	针对鸿蒙系统特性进行配置优化
可维护性	所有适配逻辑集中在 HPKBUILD 文件中

7.3 已知问题

问题	现象	解决方案
FIOASYNC 警告	ioctl(FIOASYNC) failed (25: Not a tty)	可忽略，不影响功能
sendfile 不兼容	静态文件无法加载，页面空白	在 nginx.conf 中设置 sendfile off
端口权限	80 端口需要 root 权限	使用 8080 等非特权端口

7.4 适用范围

本文介绍的技术方案不仅适用于 nginx，还可以推广到其他使用类似 configure 脚本的开源项目。关键是识别出哪些检测依赖于运行测试程序，并提供相应的绕过或预设值方案。

---

8. 结论

本文详细介绍了使用 lycium 框架将 nginx 适配到 OpenHarmony 系统的完整解决方案。通过创新性的运行时脚本修改技术，成功解决了交叉编译环境下 configure 脚本的运行时检测问题，实现了在 macOS 主机上完成 nginx 的鸿蒙交叉编译。

该方案的核心价值在于完全不修改原库代码，这对于开源软件的长期维护和版本升级具有重要意义。同时，本文介绍的技术思路和方法论可以推广应用到其他第三方库的 OpenHarmony 适配工作中。

---

参考资料

1. nginx 官方文档: https://nginx.org/en/docs/
2. OpenHarmony 官方文档: https://www.openharmony.cn/
3. lycium 框架源码: tpc_c_cplusplus/lycium/
4. OHOS NDK 交叉编译指南
