前言：流动性——视觉设计的第二生命

在上一章中，我们通过傅里叶变换（FFT）捕获了音频的瞬时能量，并以刚性的几何频谱构建了视觉的基础。然而，真正的艺术往往存在于从“刚性”向“柔性”的跨越之中。音乐不仅仅是频率的堆砌，更是旋律的流动。

本章将带您进入流体力学的视觉模拟领域。我们将利用三阶贝塞尔曲线（Cubic Bézier Curve）的数学特性，结合音频能量对空间控制点的实时干预，在 OpenHarmony (鸿蒙 NEXT) 系统上实现一种具有“呼吸感”的丝绸流体背景。这种动效模拟了丝绸在微风中飘动的形态，并随音乐节奏产生张力收缩。

视觉美学：从几何震动到丝绸流体

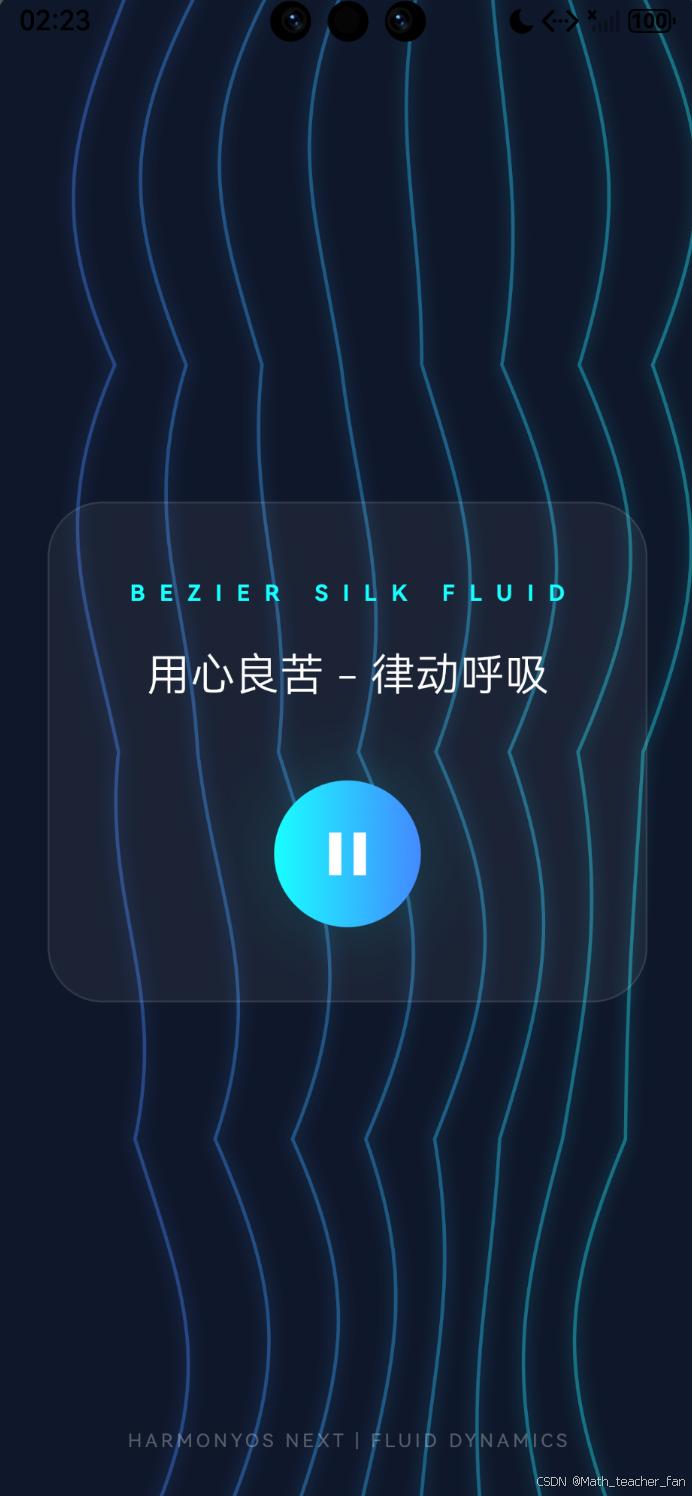

在这一篇章中，我们采用了**丝绸流体（Silk Fluid）**的设计概念。

不同于上一章的频谱柱，这里的视觉元素由一组垂直分布的曲线组成。这些曲线不再是孤立的，而是通过共同的相位偏移和能量感应，形成了一个有机的整体。当音乐处于低谷时，曲线平缓流动，展现出“呼吸”的静谧；而当鼓点响起，控制点发生剧烈的空间收缩，曲线呈现出紧绷的张力，仿佛被赋予了生命。

维度	第一章：FFT 频谱	第二章：丝绸贝塞尔流体
视觉形态	矩形序列、频率映射	丝滑曲线、整体律动
交互质感	机械、精准、跳跃	柔和、张力、呼吸感
核心算法	线性振幅偏移	三阶贝塞尔控制点动态收缩

数学模型：三阶贝塞尔曲线的动态位移

三阶贝塞尔曲线由起点、终点和两个控制点定义。在我们的流体模型中，我们将曲线沿水平方向排列，而将其控制点的水平偏移量 $X_{offset}$ 与音频能量 $E$ 及时间变量 $t$ 绑定：

$[ X(y, t) = X_{base} + \text{Amplitude}(E) \cdot \sin(\omega t + \phi_y) \cdot \text{Tension}(E) ]$
公式含义补充
这个公式是多维度动态位移计算的核心模型，常用于音频可视化、流体 UI 动效、弹性交互等场景，各参数含义：

X(y,t)：在垂直位置 y、时刻 t 处的最终水平位移（如流体线条的横向偏移、UI 元素的动态位置）；
Xbase：位移的基准值（元素的初始 / 静态位置，保证动效围绕基准点波动）； Amplitude(E)：由音频能量 E
驱动的振幅函数（音频能量越强，振动幅度越大，实现 “音强控震动”）； sin(ωt+ϕy)：随时间变化的正弦振动项，ω
为角频率（控制振动速度），ϕy 为位置 y 对应的初始相位（不同垂直位置的元素振动错位，模拟流体层次感）；
Tension(E)：由音频能量 E 驱动的张力函数（音频能量越强，动效的 “紧绷感” 越强，如流体线条的拉伸程度）。

其中，张力系数 $\text{Tension}(E)$ 是关键。我们设定当能量 $E$ 增大时，张力系数减小，这会抑制曲线的自然摆幅，使其在快速震动的同时呈现出一种被“拉紧”的视觉效果。这种非线性的数学反馈，是营造“呼吸感”的技术基石。

应用场景

应用领域	具体使用场景	公式参数适配说明
音频可视化	流体线条式频谱动效（如音乐APP背景动效）	$E$ = 音频实时频谱能量值； $y$ = 线条垂直采样点坐标； $t$ = 动画帧时间戳； $\text{Amplitude}(E)$ = 频谱能量映射的振幅（低音能量对应更大振幅）； $\text{Tension}(E)$ = 能量驱动的线条张力（高音能量对应更高张力）
移动端UI交互	弹性拖拽/回弹动效（如列表下拉刷新、卡片滑动反馈）	$E$ = 拖拽力度/滑动速度； $y$ = UI元素在屏幕中的垂直位置； $t$ = 拖拽/回弹时长； $\text{Amplitude}(E)$ = 拖拽力度映射的偏移幅度； $\text{Tension}(E)$ = 弹性系数（力度越大，张力越高，回弹越明显）
游戏视觉特效	液体/烟雾类动态背景（如游戏场景的水面波纹、魔法特效）	$E$ = 游戏事件触发强度（如技能释放等级）； $y$ = 特效区域的垂直坐标； $t$ = 特效持续时间； $\text{Amplitude}(E)$ = 事件强度映射的波纹幅度； $\text{Tension}(E)$ = 特效的粘稠度/扩散张力
车载UI动效	中控屏音频联动背景（随音乐节奏动态偏移的几何图形）	$E$ = 车载音响的音频增益值； $y$ = 中控屏分区的垂直位置； $t$ = 音频采样时间； $\text{Amplitude}(E)$ = 增益值映射的图形偏移幅度； $\text{Tension}(E)$ = 屏幕分区的联动张力（保证多分区动效协调）
智能家居交互	智能音箱可视化反馈（音箱灯带/屏幕的动态位移）	$E$ = 语音指令音量/唤醒强度； $y$ = 灯带/屏幕的垂直像素点； $t$ = 反馈动效时长； $\text{Amplitude}(E)$ = 音量映射的灯带偏移幅度； $\text{Tension}(E)$ = 反馈动效的平滑度（张力越低，动效越柔和）
鸿蒙多端同步动效	手机/平板/智慧屏跨端同步的流体背景	$E$ = 跨端同步的音频同步因子； $y$ = 多端屏幕的统一垂直坐标（归一化）； $t$ = 同步时间戳； $\text{Amplitude}(E)$ = 同步因子映射的偏移幅度（保证多端幅度一致）； $\text{Tension}(E)$ = 跨端张力（保证多端动效节奏同步）

逻辑流程：音频驱动的张力反馈

通过以下链路，我们将抽象的音频信号转化为具象的线条张力：

核心代码解析：垂直流体的绘制算法

在 BezierFluidPainter 中，我们通过多层叠加来实现丝绸质感。

1. 垂直路径的几何构建

每一条丝绸线都是由多个三阶贝塞尔段拼接而成的垂直路径：

// 利用正弦函数计算控制点的水平偏移
double offset1 = sin(phase + i) * amplitude * tension;
double offset2 = cos(phase * 0.8 + i) * amplitude * tension;

path.cubicTo(
  xBase + offset1, midY - 20, // 第一个控制点
  xBase + offset2, midY + 20, // 第二个控制点
  xBase + (sin(phase + i + 0.5) * 10), endY // 终点
);

2. 张力与能量的融合

我们在绘制逻辑中动态调整 tension（张力）和 amplitude（振幅），使得线条在节奏点上产生“紧绷”感：

// 模拟张力：能量越大，tension 越小，曲线越趋于直线，体现紧绷感
final double tension = 1.0 - (energy * 0.7);
final double amplitude = 30 + (energy * 100);

鸿蒙性能调优：Bezier 路径的平滑渲染

在鸿蒙 NEXT 的 Skia/Impeller 引擎下，高质量的曲线绘制需要关注以下几点：

GPU 顶点预算：过多的贝塞尔分段会导致 GPU 顶点着色器负载增加。通过合理的 segments 划分（通常 4-6 段），可以在流畅度与性能间达到平衡。
模糊滤镜开销：MaskFilter.blur 在高性能渲染中属于高开销操作。我们通过动态调整其模糊半径（随能量变化），既节省了性能，又增强了视觉的冲击力。
避免过度重绘：在鸿蒙真机测试中，利用 RepaintBoundary 包裹自定义绘制区域，可以有效减少不必要的层级刷新。
