鸿蒙学习实战之路-Core Vision Kit骨骼点检测实现指南
害，之前咱们聊了 Core Vision Kit 的文字识别、人脸检测、人脸比对、主体分割、多目标识别，不少朋友问我：“西兰花啊，有没有能识别骨骼的？” 害，这问题可问对人了！
今天这篇，我就手把手带你搞定 骨骼点检测 这个能力，全程不超过 5 分钟（不含下载时间）～
这玩意儿能干啥？
Core Vision Kit（基础视觉服务） 提供了机器视觉相关的基础能力，骨骼点检测就是其中之一。它能识别 17 个人体关键点，通过这些点来描述人体骨骼信息。
这 17 个关键点包括：
- 头部：鼻子、左右眼、左右耳
- 躯干：左右肩、左右髋
- 四肢：左右肘、左右手腕、左右膝、左右脚踝
那这玩意儿能用在哪里呢？场景可多了去了：
- 智能视频监控与安防系统（检测异常行为）
- 病人监护与康复辅助（监测运动轨迹）
- 人机交互与虚拟现实（体感游戏）
- 人体动画制作（动作捕捉）
- 智能家居控制（手势识别）
- 运动员训练分析（动作规范性检测）
🥦 西兰花小贴士：
骨骼点检测在多人场景下可能会影响精度，官方建议用于单人检测场景。如果你需要多人检测，可能需要结合多目标识别能力一起使用。
你需要知道的约束
在开始写代码之前，有些坑你得先知道：
| 约束项 | 具体说明 |
|---|---|
| 设备支持 | 不支持模拟器，必须在真机上调试 |
| 图像质量 | 建议 720p 以上，100px < 高度 < 10000px，100px < 宽度 < 10000px |
| 高宽比例 | 建议 5:1 以下（高度小于宽度的 5 倍） |
| 人体占比 | 图片中人体需占据足够比例，否则关键点检测精度会下降 |
🥦 西兰花警告：
这能力必须在真机上运行！我有个朋友在模拟器上调了两小时，结果发现文档里写着"不支持模拟器"…（┓( ´∀` )┏）浪费生命啊！
跟着我做，4 步搞定
1. 导入依赖
首先，你得把相关的 Kit 导进来：
import { image } from '@kit.ImageKit';
import { hilog } from '@kit.PerformanceAnalysisKit';
import { BusinessError } from '@kit.BasicServicesKit';
import { fileIo } from '@kit.CoreFileKit';
import { skeletonDetection, visionBase } from '@kit.CoreVisionKit';
import { photoAccessHelper } from '@kit.MediaLibraryKit';
这就像 Vue 里 import 组件一样，把要用到的工具包先拉进来。
2. 页面布局设计
页面结构很简单：一个 Image 显示待检测图片，一个 Text 显示结果，两个 Button 分别选图片和执行检测。
Column() {
// 显示待检测图片
Image(this.chooseImage)
.objectFit(ImageFit.Fill)
.height('60%')
// 显示检测结果
Text(this.dataValues)
.copyOption(CopyOptions.LocalDevice)
.height('15%')
.margin(10)
.width('60%')
// 选择图片按钮
Button('选择图片')
.type(ButtonType.Capsule)
.fontColor(Color.White)
.alignSelf(ItemAlign.Center)
.width('80%')
.margin(10)
.onClick(() => this.selectImage())
// 开始检测按钮
Button('开始骨骼点识别')
.type(ButtonType.Capsule)
.fontColor(Color.White)
.alignSelf(ItemAlign.Center)
.width('80%')
.margin(10)
.onClick(() => this.startSkeletonDetection())
}
.width('100%')
.height('100%')
.justifyContent(FlexAlign.Center)
3. 图片选择与加载
选图片的流程跟之前的视觉能力差不多：打开图库 → 获取 URI → 加载为 PixelMap。
// 选择图片
private async selectImage() {
try {
const uri = await this.openPhoto();
if (uri) {
this.loadImage(uri);
} else {
hilog.error(0x0000, 'skeletonDetectSample', "未获取到图片URI");
this.dataValues = "未获取到图片，请重试";
}
} catch (err) {
const error = err as BusinessError;
hilog.error(0x0000, 'skeletonDetectSample', `选择图片失败: ${error.code} - ${error.message}`);
this.dataValues = `选择图片失败: ${error.message}`;
}
}
// 打开图库选择图片
private openPhoto(): Promise<string> {
return new Promise<string>((resolve, reject) => {
const photoPicker = new photoAccessHelper.PhotoViewPicker();
photoPicker.select({
MIMEType: photoAccessHelper.PhotoViewMIMETypes.IMAGE_TYPE,
maxSelectNumber: 1 // 选择1张图片
}).then(res => {
resolve(res.photoUris[0]);
}).catch((err: BusinessError) => {
hilog.error(0x0000, 'skeletonDetectSample', `获取图片失败: ${err.code} - ${err.message}`);
reject(err);
});
});
}
// 加载图片并转换为PixelMap
private loadImage(uri: string) {
setTimeout(async () => {
try {
const fileSource = await fileIo.open(uri, fileIo.OpenMode.READ_ONLY);
const imageSource = image.createImageSource(fileSource.fd);
this.chooseImage = await imageSource.createPixelMap();
await fileIo.close(fileSource);
this.dataValues = "图片加载完成，请点击开始骨骼点识别";
} catch (error) {
hilog.error(0x0000, 'skeletonDetectSample', `图片加载失败: ${error}`);
this.dataValues = "图片加载失败，请重试";
}
}, 100);
}
4. 执行骨骼点检测
核心部分来了！创建检测器 → 配置参数 → 执行检测 → 处理结果。
private async startSkeletonDetection() {
if (!this.chooseImage) {
this.dataValues = "请先选择图片";
return;
}
try {
// 创建骨骼点检测器实例
const detector = await skeletonDetection.SkeletonDetector.create();
// 配置检测请求参数
const request: visionBase.Request = {
inputData: { pixelMap: this.chooseImage }
};
// 执行骨骼点检测
const result: skeletonDetection.SkeletonDetectionResponse = await detector.process(request);
// 处理检测结果
this.processDetectionResult(result);
} catch (error) {
const err = error as BusinessError;
hilog.error(0x0000, 'skeletonDetectSample', `检测失败: ${err.code} - ${err.message}`);
this.dataValues = `检测失败: ${err.message}`;
}
}
// 处理检测结果
private processDetectionResult(result: skeletonDetection.SkeletonDetectionResponse) {
if (!result || !result.skeletons || result.skeletons.length === 0) {
this.dataValues = "未检测到人体骨骼点";
return;
}
// 格式化输出检测结果
let output = `检测到 ${result.skeletons.length} 个人体:\n\n`;
result.skeletons.forEach((skeleton, personIndex) => {
output += `人体 ${personIndex + 1} (置信度: ${skeleton.confidence?.toFixed(2) || '未知'}):\n`;
if (skeleton.joints && skeleton.joints.length > 0) {
// 关键点名称映射
const jointNames = [
"鼻子", "左眼", "右眼", "左耳", "右耳",
"左肩", "右肩", "左肘", "右肘", "左手腕", "右手腕",
"左髋", "右髋", "左膝", "右膝", "左脚踝", "右脚踝"
];
skeleton.joints.forEach((joint, index) => {
if (joint.score && joint.score > 0.5) { // 只显示置信度较高的关键点
const name = jointNames[index] || `关键点 ${index}`;
output += `${name}: (x:${joint.x.toFixed(2)}, y:${joint.y.toFixed(2)}, 置信度:${joint.score.toFixed(2)})\n`;
}
});
} else {
output += "未检测到关键点\n";
}
output += "\n";
});
this.dataValues = output;
}
完整代码示例
把上面的片段拼起来，就是一个能跑的完整页面了：
import { image } from '@kit.ImageKit';
import { hilog } from '@kit.PerformanceAnalysisKit';
import { BusinessError } from '@kit.BasicServicesKit';
import { fileIo } from '@kit.CoreFileKit';
import { skeletonDetection, visionBase } from '@kit.CoreVisionKit';
import { photoAccessHelper } from '@kit.MediaLibraryKit';
import { Button, ButtonType, Column, Image, ImageFit, ItemAlign, Text } from '@kit.ArkUI';
@Entry
@Component
struct SkeletonDetectionPage {
private imageSource: image.ImageSource | undefined = undefined;
@State chooseImage: PixelMap | undefined = undefined;
@State dataValues: string = '';
build() {
Column() {
Image(this.chooseImage)
.objectFit(ImageFit.Fill)
.height('60%')
Text(this.dataValues)
.copyOption(CopyOptions.LocalDevice)
.height('15%')
.margin(10)
.width('60%')
Button('选择图片')
.type(ButtonType.Capsule)
.fontColor(Color.White)
.alignSelf(ItemAlign.Center)
.width('80%')
.margin(10)
.onClick(() => this.selectImage())
Button('开始骨骼点识别')
.type(ButtonType.Capsule)
.fontColor(Color.White)
.alignSelf(ItemAlign.Center)
.width('80%')
.margin(10)
.onClick(() => this.startSkeletonDetection())
}
.width('100%')
.height('100%')
.justifyContent(FlexAlign.Center)
}
private async selectImage() {
try {
const uri = await this.openPhoto();
if (uri) {
this.loadImage(uri);
} else {
hilog.error(0x0000, 'skeletonDetectSample', "未获取到图片URI");
this.dataValues = "未获取到图片，请重试";
}
} catch (err) {
const error = err as BusinessError;
hilog.error(0x0000, 'skeletonDetectSample', `选择图片失败: ${error.code} - ${error.message}`);
this.dataValues = `选择图片失败: ${error.message}`;
}
}
private openPhoto(): Promise<string> {
return new Promise<string>((resolve, reject) => {
const photoPicker = new photoAccessHelper.PhotoViewPicker();
photoPicker.select({
MIMEType: photoAccessHelper.PhotoViewMIMETypes.IMAGE_TYPE,
maxSelectNumber: 1
}).then(res => {
resolve(res.photoUris[0]);
}).catch((err: BusinessError) => {
hilog.error(0x0000, 'skeletonDetectSample', `获取图片失败: ${err.code} - ${err.message}`);
reject(err);
});
});
}
private loadImage(uri: string) {
setTimeout(async () => {
try {
const fileSource = await fileIo.open(uri, fileIo.OpenMode.READ_ONLY);
this.imageSource = image.createImageSource(fileSource.fd);
this.chooseImage = await this.imageSource.createPixelMap();
await fileIo.close(fileSource);
this.dataValues = "图片加载完成，请点击开始骨骼点识别";
} catch (error) {
hilog.error(0x0000, 'skeletonDetectSample', `图片加载失败: ${error}`);
this.dataValues = "图片加载失败，请重试";
}
}, 100);
}
private async startSkeletonDetection() {
if (!this.chooseImage) {
this.dataValues = "请先选择图片";
return;
}
try {
const detector = await skeletonDetection.SkeletonDetector.create();
const request: visionBase.Request = {
inputData: { pixelMap: this.chooseImage }
};
const result: skeletonDetection.SkeletonDetectionResponse = await detector.process(request);
this.processDetectionResult(result);
} catch (error) {
const err = error as BusinessError;
hilog.error(0x0000, 'skeletonDetectSample', `检测失败: ${err.code} - ${err.message}`);
this.dataValues = `检测失败: ${err.message}`;
}
}
private processDetectionResult(result: skeletonDetection.SkeletonDetectionResponse) {
if (!result || !result.skeletons || result.skeletons.length === 0) {
this.dataValues = "未检测到人体骨骼点";
return;
}
let output = `检测到 ${result.skeletons.length} 个人体:\n\n`;
result.skeletons.forEach((skeleton, personIndex) => {
output += `人体 ${personIndex + 1} (置信度: ${skeleton.confidence?.toFixed(2) || '未知'}):\n`;
if (skeleton.joints && skeleton.joints.length > 0) {
const jointNames = [
"鼻子", "左眼", "右眼", "左耳", "右耳",
"左肩", "右肩", "左肘", "右肘", "左手腕", "右手腕",
"左髋", "右髋", "左膝", "右膝", "左脚踝", "右脚踝"
];
// 筛选高置信度关键点
const confidentJoints = skeleton.joints.filter(joint => joint.score && joint.score > 0.5);
if (confidentJoints.length > 0) {
confidentJoints.forEach((joint, index) => {
const name = jointNames[index] || `关键点 ${index}`;
output += `${name}: (x:${joint.x.toFixed(2)}, y:${joint.y.toFixed(2)}, 置信度:${joint.score!.toFixed(2)})\n`;
});
} else {
output += "未检测到高置信度关键点\n";
}
} else {
output += "未检测到关键点\n";
}
output += "\n";
});
this.dataValues = output;
}
}

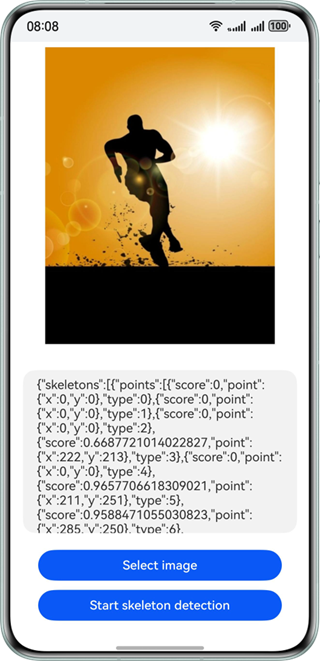

检测结果长啥样？
骨骼点检测返回的 SkeletonDetectionResponse 对象包含以下信息：
| 属性 | 类型 | 描述 |
|---|---|---|
skeletons |
Skeleton[] |
检测到的人体骨骼列表 |
version |
string |
算法版本号 |
Skeleton 对象的结构：
confidence：人体检测置信度（0-1 之间）joints：关键点列表，包含 17 个标准人体关键点width/height：检测区域宽度和高度
Joint 对象的结构：
x/y：关键点坐标score：关键点检测置信度（0-1 之间）type：关键点类型（对应 17 个标准关键点）
🥦 西兰花小贴士：
置信度 score 越高，说明这个关键点检测得越准。代码里我过滤了 score > 0.5 的关键点，避免显示那些不太确定的结果。你可以根据实际需求调整这个阈值。
还能怎么玩？
骨骼点检测只是个基础能力，结合其他技术能玩出更多花样：
- 姿态分析：通过关键点坐标计算人体姿态参数（如关节角度、肢体长度比例）
- 动作识别：结合时序数据识别特定动作（如跑步、跳跃、深蹲）
- 健康监测：分析人体姿态是否符合健康标准（如站姿、坐姿矫正）
- 运动辅助：实时反馈运动员动作规范性，辅助训练优化
把骨骼点检测和主体分割、人脸检测结合起来，就能搭建更复杂的人体分析系统啦！
下一步
👉 预告：《只会 HTML/CSS？别慌，鸿蒙页面没你想的那么难！》
📚 推荐资料：
- 官方骨骼点检测文档：Core Vision Kit 骨骼点检测
- 官方入门教程：开发者学堂
- Core Vision Kit 全能力概览：基础视觉服务
我是盐焗西兰花，
不教理论，只给你能跑的代码和避坑指南。
下期见！🥦
