〇、前言

上一篇，已经系统性学习了转场动画这种动画效果，接下来，继续学习另一种动画效果：关键帧动画。

关键帧动画的代码，总体上，与最早学习的动画效果——属性动画，更为解决，都是需要用到专门的 API 接口——ArkUI_NativeAnimateAPI_1指针，而在转场动画的实现代码中，就完全不需要这个特殊API，反而像设置组件的尺寸那样写即可。

一、动画分类

3、关键帧动画

3.1、ArkUI_KeyframeAnimateOption

与属性动画的实现流程一样，关键帧动画也是需要先准备好动画参数对象，而在关键帧动画这边，这个关键的动画参对象，就是 ArkUI_KeyframeAnimateOption。这个 ArkUI_KeyframeAnimateOption 对象的原型，SDK中尚未披露，所以 ，暂时无法深入了解它的结构。

ArkUI_KeyframeAnimateOption 对象实例，需要使用 OH_ArkUI_KeyframeAnimateOption_Create方法创建，而该方法接受一个 int32_t 类型的参数，并且参数值与关键帧动画段数密切相关。

3.2、动画时间与播放次数

有了 ArkUI_KeyframeAnimateOption 实例后，就可以借助它去完成关键帧动画的持续时间和播放次数的设置。

设置关键帧动画持续时间，需要使用方法 OH_ArkUI_KeyframeAnimateOption_SetDuration(ArkUI_KeyframeAnimateOption* option, int32_t value, int32_t index)，参数 value 传入用于设置具体的持续时间，而 index 则指明此次设置作用在哪段关键帧动画上。

关键帧动画播放次数，用方法 OH_ArkUI_KeyframeAnimateOption_SetIterations(ArkUI_KeyframeAnimateOption* option, int32_t value) 进行设置，播放次数无需分段设置，直接作用在所有关键帧动画段上。

3.3、注册动画分段回调

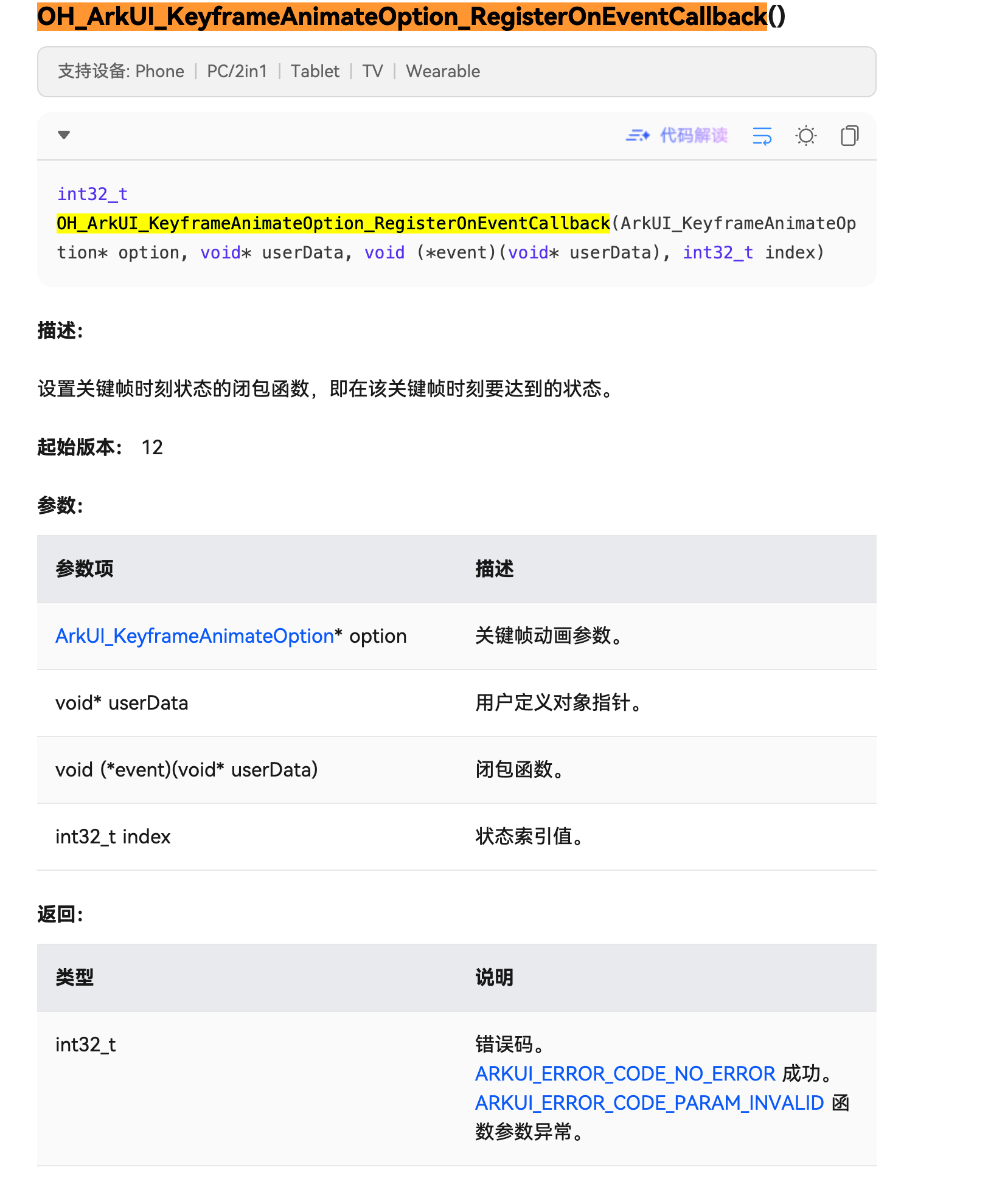

此前就说过了，动画也是一种事件，动画是支持设置回调函数的。在关键帧动画这边，允许给每一段动画分别设置回调。设置动画回调，统一用 OH_ArkUI_KeyframeAnimateOption_RegisterOnEventCallback(ArkUI_KeyframeAnimateOption* option, void* userData, void (*event)(void* userData), int32_t index) 方法：

在回调函数也即上面的闭包函数中，我们便可以编写动画相关的代码，比如改变目标组件的尺寸或颜色等等。

3.4、注册动画结束回调

动画播放结束，是一个非常关键的事件，所以，少不了设置对应的回调，在关键帧动画这边，是用 OH_ArkUI_KeyframeAnimateOption_RegisterOnFinishCallback(ArkUI_KeyframeAnimateOption* option, void* userData, void (*onFinish)(void* userData)) 方法进行处理的，在闭包函数中，我们便可以进行自定义处理，比如发送一些消息通知什么的，亦或者进行UI回显。

3.5、播放关键帧动画

上面的那些，说到底只是为关键帧动画进行必要的准备，并没有真正进行关键帧动画的播放，要进行播放就少不了用上 ArkUI_NativeAnimateAPI_1 指针。
在 ArkUI_NativeAnimateAPI_1 的函数成员中，有一个专门用于播放关键帧动画的 int32_t (*keyframeAnimateTo)(ArkUI_ContextHandle context, ArkUI_KeyframeAnimateOption* option) 方法。

二、动画实现

3、关键帧动画

既然关键帧动画的相关理论，或者说相关API，都已经认识了，那么，接下来便可以真刀真枪开始代码实践了，毕竟纸上得来终觉浅，躬行方知事原委。

3.1、自定义按钮形状

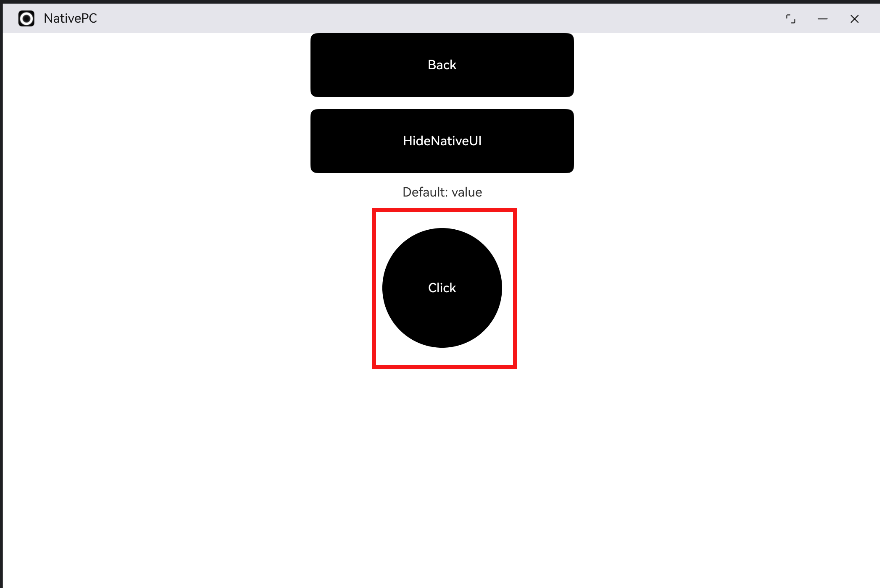

如图所示，此次关键帧动画的作用对象，是一个按钮、圆形的按钮，然而，无论是 ArkTS 代码还是 C++，按钮组件的默认形状，都不是圆形的，而是胶囊形的，要改变按钮形状，就必须显式地设置按钮形状。

为了支持按钮形状的自定义设置，需要在 ArkUIButtonNode.h 中新增如下的一个公共方法：

void SetButtonType(ArkUI_ButtonType type){
    assert(handle_);
    ArkUI_NumberValue value[] = {{.i32 = type}};
    ArkUI_AttributeItem item = {value, 1};
    nativeModule_->setAttribute(handle_, NODE_BUTTON_TYPE, &item);
}

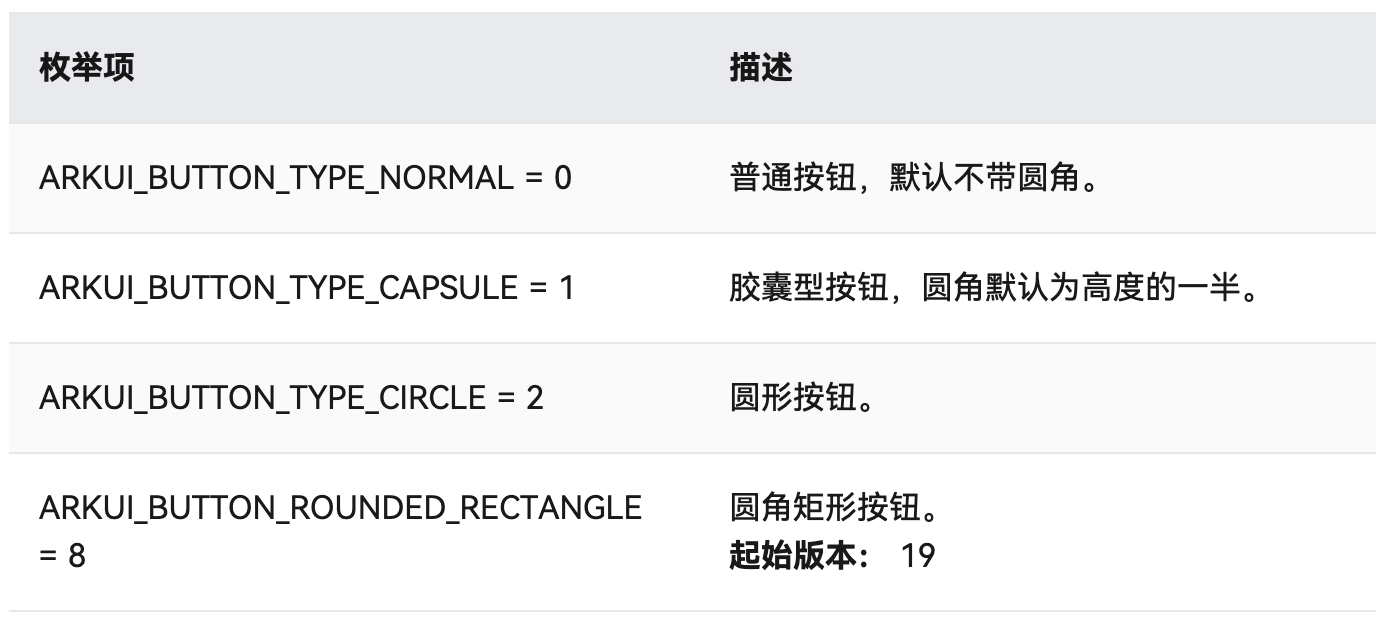

而在 ArkUI_ButtonType 枚举类中，所有的按钮形状有如下：

3.2、实现页面结构

在编写有关关键帧动画的代码之前，先把页面整体结构给实现出来。如上图所示，除去 ArkTS 实现的部分页面结构外，剩下的是一个按钮，而这个按钮实际上可以放在一个看不见的 Column 中：

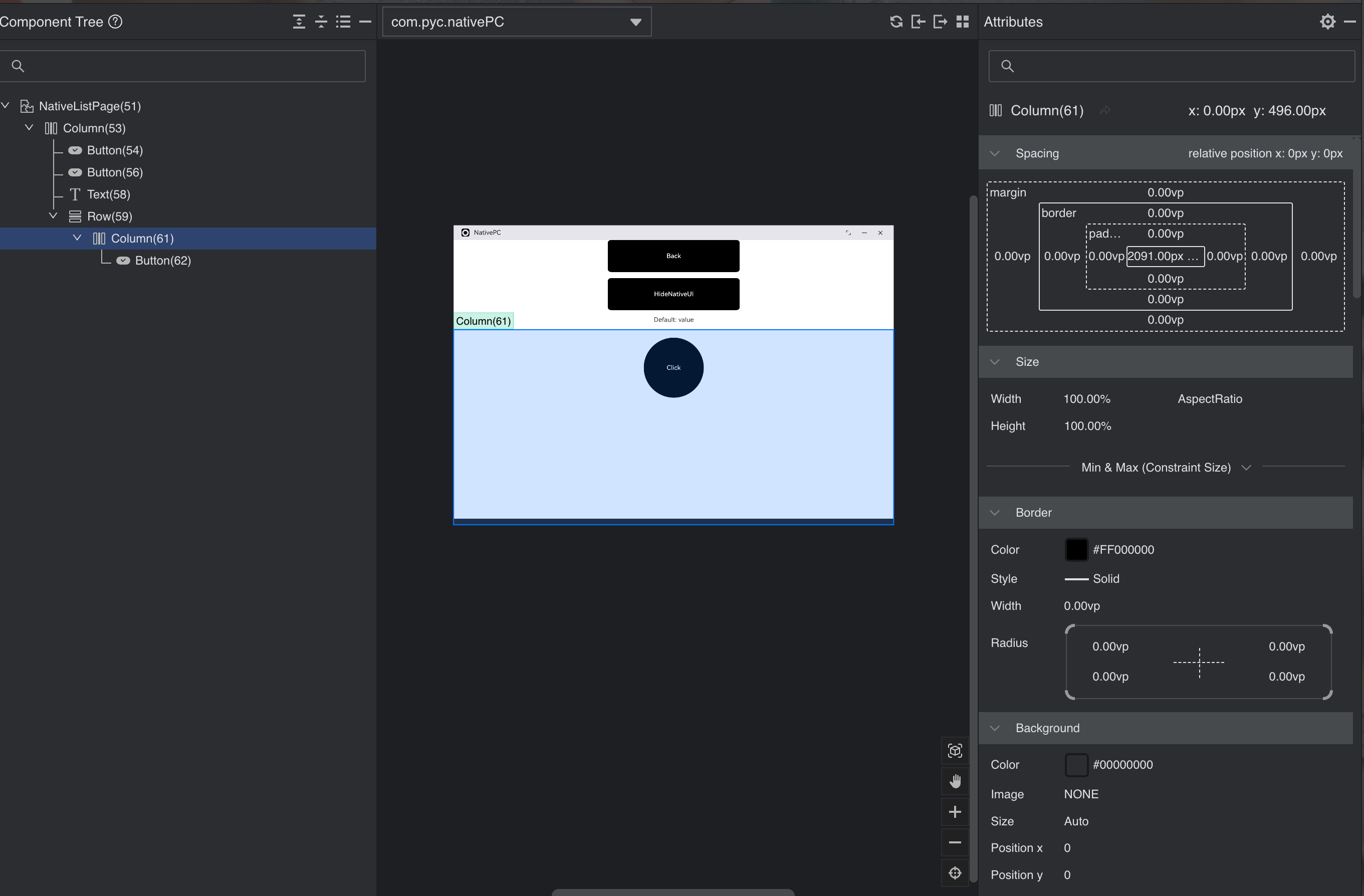

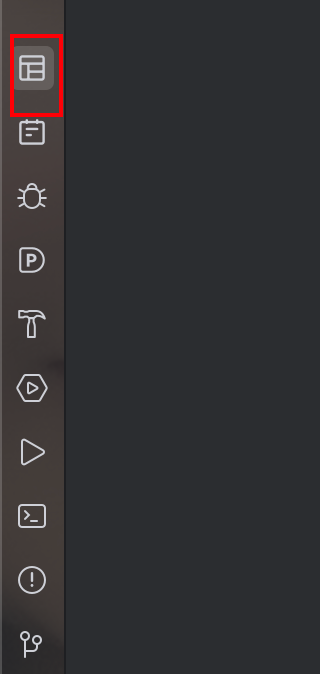

这里特别提醒一下，在 DevEco Studio 中，实际上是有一个可以专门分析页面结构的 ArkUI Inspector 工具的，工具入口默认位置在 IDE 界面左下角的位置，跟日志工具的入口挨着。

实现这部分C++代码实现的页面结构，不妨放在 testKeyFrameAnimate 方法体中：

std::shared_ptr<ArkUIButtonNode> g_keyFrame_button = nullptr;
std::shared_ptr<ArkUIBaseNode> testKeyFrameAnimate()
{
    auto column = std::make_shared<ArkUIColumnNode>();
    column -> SetPercentWidth(1.0f);
    column->SetPercentHeight(1.0f);
    auto button = std::make_shared<ArkUIButtonNode>();
    button->SetEnable();
    button -> SetButtonType(ARKUI_BUTTON_TYPE_CIRCLE);
    button -> SetWidth(150);
    button -> SetHeight(150);
    button->SetBackgroundColor(0xFF000000);
    button->SetLabel("Click");
    button -> SetMargin(20.0, 0.0, 0.0,0.0);
    g_keyFrame_button = button;
    column -> AddChild(button);
    return column;
}

很简单的一段代码。

3.3、实现关键帧动画

既然作用对象是一个按钮，不妨将关键帧动画的实现代码，全都放在按钮点击事件的回调处理函数中：

// 注册按钮点击事件
button->RegisterNodeEvent(button->GetHandle(), NODE_ON_CLICK, 1, nullptr);
// 定义按钮点击处理回调函数
auto onClick = [](ArkUI_NodeEvent *event) {
    showUITextCallback("关键帧动画", "开始演示");
    // 设置ArkUI_KeyframeAnimateOption参数
    static ArkUI_KeyframeAnimateOption *option =  OH_ArkUI_KeyframeAnimateOption_Create(2); // 关键帧动画状态数
    OH_ArkUI_KeyframeAnimateOption_SetDuration(option, 2000, 0); // 第一段关键帧动画的持续时间
    OH_ArkUI_KeyframeAnimateOption_SetDuration(option, 2000, 1); // 第二段关键帧动画的持续时间
    OH_ArkUI_KeyframeAnimateOption_SetIterations(option, 5); // 关键帧动画播放次数
    OH_ArkUI_KeyframeAnimateOption_RegisterOnEventCallback(option, nullptr, [](void *user) {
        showUITextCallback("关键帧动画", "放大按钮");
        g_keyFrame_button -> SetWidth(200);
        g_keyFrame_button -> SetHeight(200);
    }, 0); // 第一段关键帧时刻状态的闭包函数
    OH_ArkUI_KeyframeAnimateOption_RegisterOnEventCallback(option, nullptr, [](void *user) {
        showUITextCallback("关键帧动画", "缩小按钮");
        g_keyFrame_button -> SetWidth(80);
        g_keyFrame_button -> SetHeight(80);
    }, 1); // 第二段关键帧时刻状态的闭包函数
    OH_ArkUI_KeyframeAnimateOption_RegisterOnFinishCallback(option, nullptr, [](void *user) {
        showUITextCallback("关键帧动画", "结束演示");
        OH_LOG_Print(LOG_APP, LOG_INFO, LOG_PRINT_DOMAIN, "Manager", "keyframe animate finish");
    }); // 关键帧动画结束回调
    ArkUI_ExpectedFrameRateRange *range = new ArkUI_ExpectedFrameRateRange;
    range->max = 120;
    range->expected = 60;
    range->min = 30;
    OH_ArkUI_KeyframeAnimateOption_SetExpectedFrameRate(option, range); // 关键帧设置期望帧率
    // 获取ArkUI_NativeAnimateAPI接口
    auto animateApi = NativeModuleInstance::GetInstance()->GetNativeAnimateAPI();
    // 获取context对象
    static ArkUI_ContextHandle context = nullptr;
    context = OH_ArkUI_GetContextByNode(g_keyFrame_button->GetHandle());
    // 执行对应的动画
    animateApi->keyframeAnimateTo(context, option);
};
// 设置按钮点击事件接收器
button -> RegisterNodeEventReceiver(onClick);

与之前一样，用一个全局的 g_keyFrame_button 变量，去持有按钮组件节点的实例，从而方便在闭包函数中，动态地设置按钮的尺寸——OH_ArkUI_KeyframeAnimateOption_RegisterOnEventCallback的闭包函数体中，以及执行 animateApi->keyframeAnimateTo(context, option) 前获取按钮组件对应的上下文信息。

3.4、真机演示

修改 NativeEntry.cpp 中 CreateNativeRoot 方法中的根节点代码：

napi_value CreateNativeRoot(napi_env env, napi_callback_info info)
{
    size_t argc = 1;
    napi_value args[1] = {nullptr};

    napi_get_cb_info(env, info, &argc, args, nullptr, nullptr);

    // 获取 NodeContent
    ArkUI_NodeContentHandle contentHandle;
    OH_ArkUI_GetNodeContentFromNapiValue(env, args[0], &contentHandle);
    NativeEntry::GetInstance()->SetContentHandle(contentHandle);

    // 创建文本列表
//        auto list = CreateTextListExample();
//        NativeEntry::GetInstance()->SetRootNode(list);
    // 创建 Column
//    auto column = testGestureExample();
//    NativeEntry::GetInstance()->SetRootNode(column);
    // 创建 image
//        auto image = CreateDragImageExample();
//        NativeEntry::GetInstance()->SetRootNode(image);
    // 演示动画
//        auto column = testFrameAnimate();
//        NativeEntry::GetInstance()->SetRootNode(column);
//        auto column = testPropertiesAnimate();
//        NativeEntry::GetInstance()->SetRootNode(column);
//        auto column = testTransitionAnimate();
//        NativeEntry::GetInstance()->SetRootNode(column);
    auto column = testKeyFrameAnimate();
    NativeEntry::GetInstance()->SetRootNode(column);
    return nullptr;
}
