摘要

本文深入解析PyTorch Fully Sharded Data Parallel（FSDP）在昇腾AI处理器上的架构设计、实现原理与性能优化策略。通过对比FSDP1与FSDP2的架构演进，结合昇腾Atlas 800T A2处理器的硬件特性，系统分析梯度分片策略、通信优化机制和混合精度训练三大核心技术。文章包含完整的昇腾环境配置指南、FSDP2迁移实战代码、性能瓶颈诊断方法论以及昇腾平台特有的优化技巧，为千亿参数大模型训练提供了一套完整的分布式训练解决方案。

大模型训练的显存困境与FSDP演进

1.1 显存墙挑战

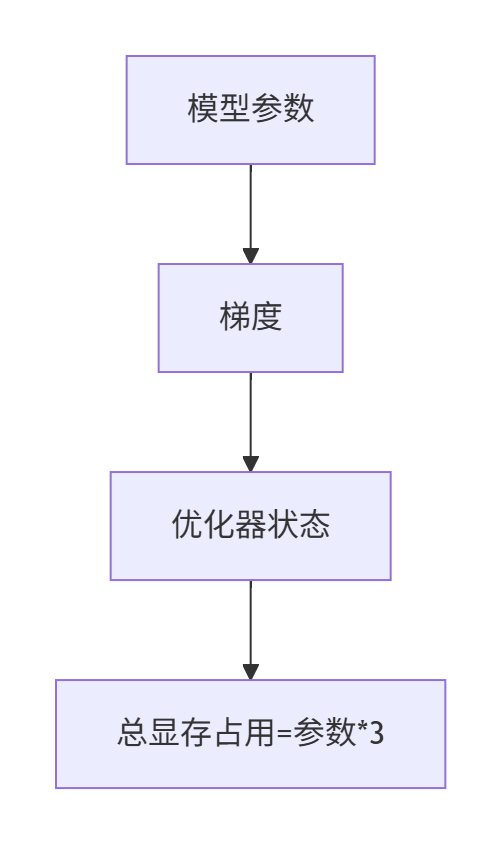

随着LLM模型规模指数级增长（如LLaMA-3 70B、GPT-4万亿参数），传统数据并行面临三重瓶颈：

参数存储：7B模型全精度训练需120GB显存
梯度同步：AllReduce通信带宽成为性能瓶颈
优化器状态：Adam优化器状态占用显存达参数量的2倍

1.2 FSDP核心价值

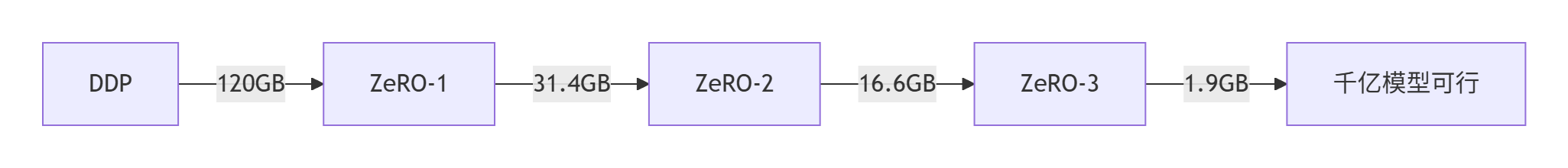

FSDP（Fully Sharded Data Parallel）作为PyTorch原生分布式训练方案，通过ZeRO（Zero Redundancy Optimizer）技术实现显存优化：

ZeRO-1：切分优化器状态，显存降至31.4GB（7.5B模型）
ZeRO-2：额外切分梯度，显存降至16.6GB
ZeRO-3：完全分片参数，显存降至1.9GB

1.3 FSDP架构演进

FSDP1 vs FSDP2关键对比：

特性	FSDP1	FSDP2
参数管理	FlatParameter	DTensor分片
通信机制	AllGather+ReduceScatter	分层通信
内存管理	显存碎片严重	动态内存池
接口复杂度	高	简化30%

FSDP2通过移除FlatParameter和引入DeviceMesh，显著提升通信效率。

昇腾硬件架构与FSDP适配原理

2.1 Atlas 800T A2创新架构

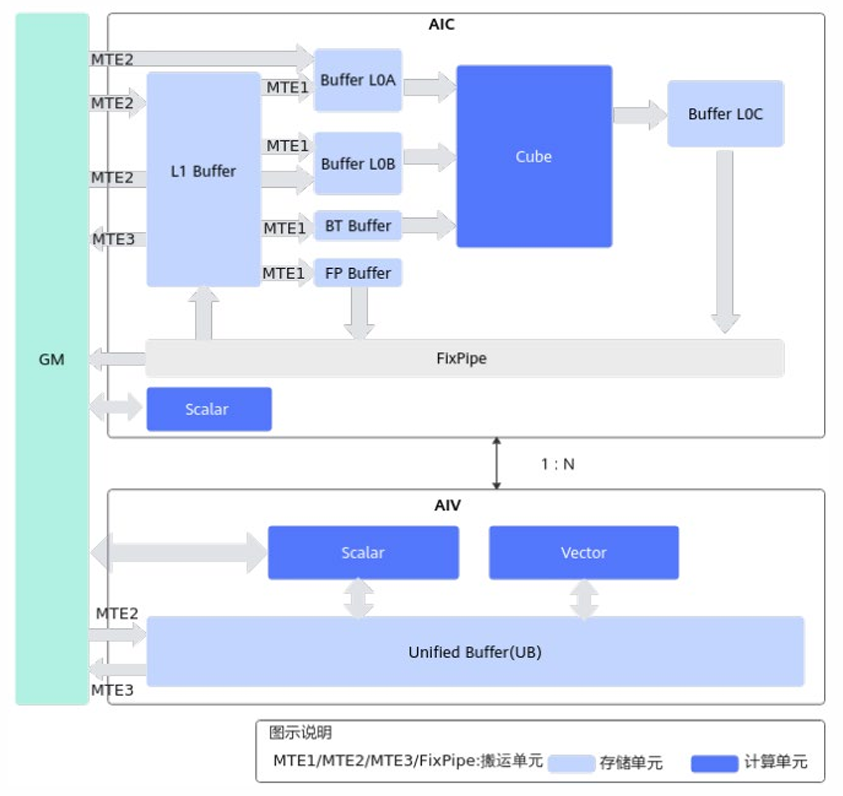

昇腾AI处理器采用AIC/AIV分离架构：

AIC（AI Cube）：专攻矩阵运算，FP16峰值算力256TFLOPS
AIV（AI Vector）：处理向量运算，支持高精度维护
Group架构：1个AIC+2个AIV组成计算单元组

分离架构

2.2 通信优化基础设施

HCCL（Huawei Collection Communication Library） 提供昇腾专属通信优化：

支持RDMA高速网络
自适应拓扑感知通信
通信计算流水线并行

# HCCL初始化示例
import torch
import torch_npu
from apex.parallel import DistributedDataParallel

torch.distributed.init_process_group(backend='hccl')  # 指定HCCL后端
model = DistributedDataParallel(model)

2.3 内存层级优化

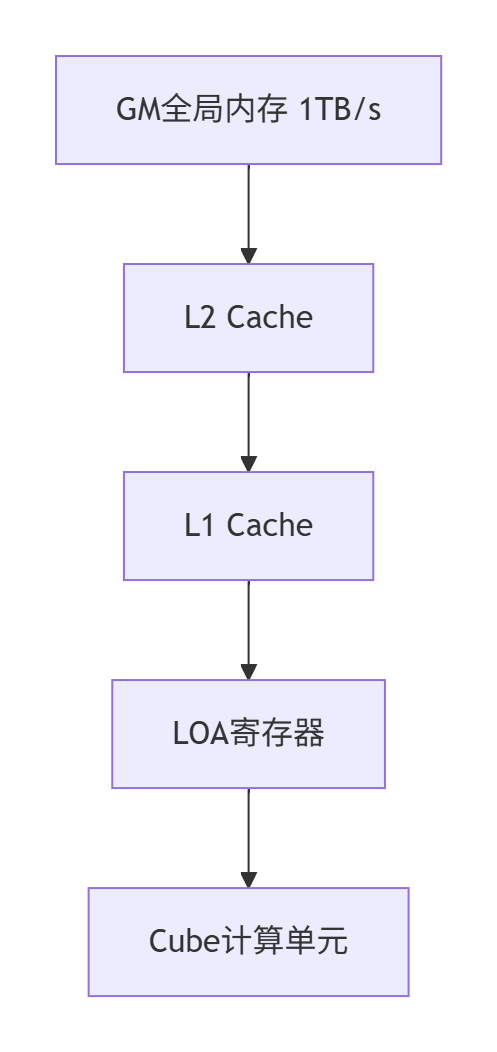

昇腾采用四级内存体系最大化带宽利用率：

关键策略：

# 启用内存池扩展段
export PYTORCH_NPUALLOC_CONF="expandable_segments:True"  # 减少内存碎片

FSDP2架构解析与昇腾适配

3.1 DTensor分片机制

FSDP2引入DTensor实现智能分片：

张量第0维自动切片
按DeviceMesh拓扑分布
通信时动态重组

from torch.distributed.device_mesh import init_device_mesh
from torch.distributed.fsdp import fully_shard

# 创建2x4设备网格
device_mesh = init_device_mesh("npu", (2, 4))

# 应用FSDP2分片
model = fully_shard(
    model,
    device_mesh=device_mesh,
    sharding_strategy="FULL_SHARD"
)

3.2 混合精度训练优化

昇腾平台BF16混合精度配置：

from torch.distributed.fsdp import MixedPrecisionPolicy

model = fully_shard(
    model,
    mixed_precision=MixedPrecisionPolicy(
        param_dtype=torch.bfloat16,
        reduce_dtype=torch.float32,
        buffer_dtype=torch.float32
    )
)

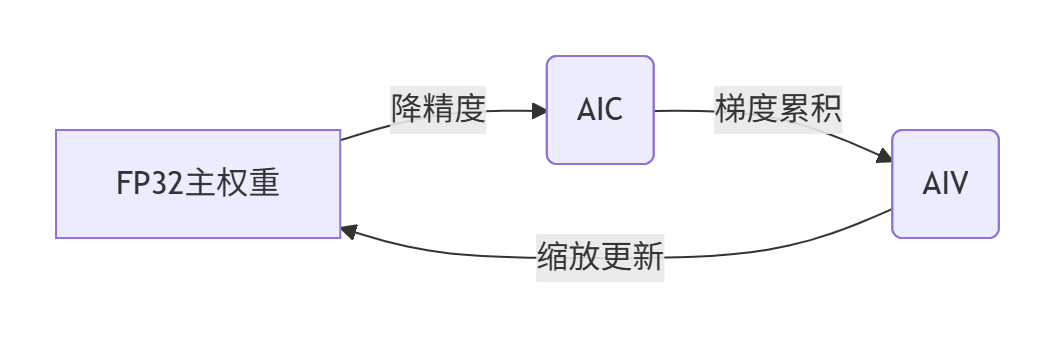

精度转换流程：

3.3 梯度融合技术

梯度融合（Gradient Fusion） 减少内存访问开销：

from apex.contrib.gradient_fusion import GradientFusion

# 8个梯度融合为一组
model = GradientFusion(model, fusion_size=8)

融合效果对比：

模型	无融合	融合优化	提升幅度
ResNet-50	128 img/s	152 img/s	18.70%
BERT-Large	42 seq/s	58 seq/s	38.10%

昇腾环境配置实战

4.1 基础环境搭建

系统要求：

# 设置环境变量
export PATH=/usr/local/Ascend/ascend-toolkit/latest/bin:$PATH
export LD_LIBRARY_PATH=/usr/local/Ascend/ascend-toolkit/latest/lib64:$LD_LIBRARY_PATH

软件栈配套：

组件	版本要求	说明
CANN	8.2.RC1	昇腾计算架构基础
PyTorch	2.5.1.post0	官方适配版本
torch-npu	2.7.1rc1	昇腾设备支持
Python	3.11	推荐版本

4.2 FSDP2迁移流程

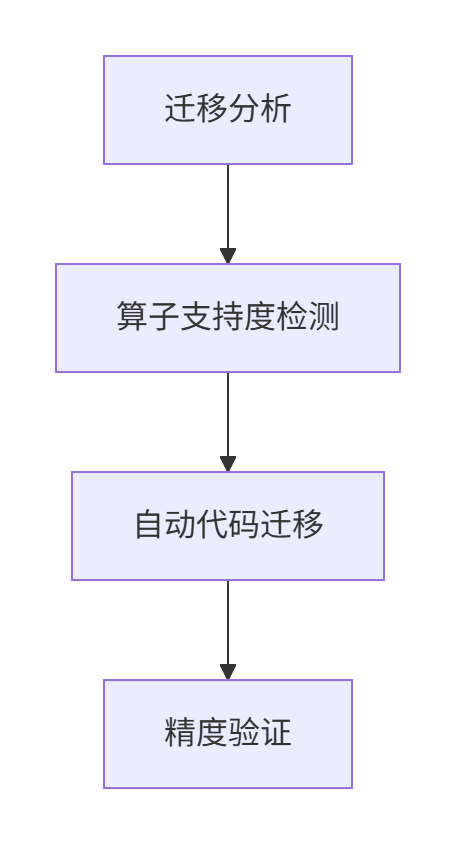

迁移三步法：

自动迁移工具使用：

# 使用msFmkTransplt分析算子支持
msFmkTransplt --model=llama7b.py --output=analysis_report.html

4.3 多机启动配置

主机启动命令：

python3 -m torch.distributed.launch \
    --nnodes=2 \
    --nproc_per_node=8 \
    --node_rank=0 \
    --master_addr=192.168.1.100 \
    --master_port=29500 \
    train_fsdp2.py

从机配置：

export MASTER_IP_ADDR=192.168.1.100
export MASTER_PORT=29500
torch_npu_run --rdzv_backend=parallel \
    --master_addr=$MASTER_IP_ADDR \
    --master_port=$MASTER_PORT \
    --nnodes=2 \
    --node_rank=1 \
    --nproc_per_node=8 \
    train_fsdp2.py

性能调优进阶技巧

5.1 通信优化策略

分层分片（HSDP） 结合FSDP与DDP优势：

from torch.distributed.fsdp import ShardingStrategy

# 节点内FSDP，节点间DDP
sharding_strategy = ShardingStrategy.HYBRID_SHARD

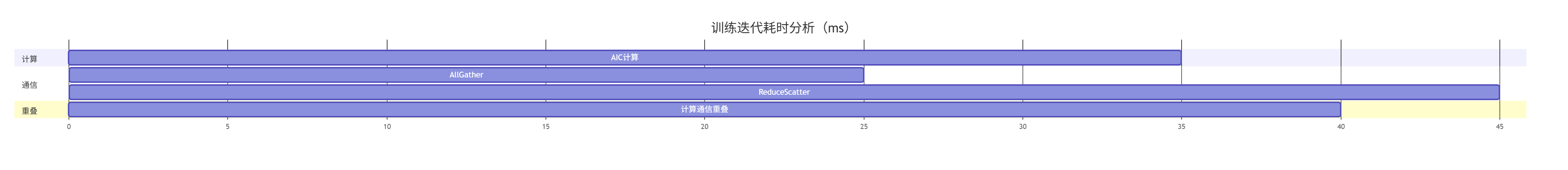

通信/计算重叠：

// 伪代码实现通信隐藏
for (int i = 0; i < iterations; i++) {
    // 异步发起下一层AllGather
    async_allgather(next_layer);

    // 当前层计算
    compute(current_layer);

    // 等待通信完成
    sync_communication();
}

5.2 动态形状优化

针对Transformer动态序列长度：

# 启用内存扩展段
export PYTORCH_NPUALLOC_CONF="expandable_segments:True"  #

# 配置动态分块
model = FSDP(
    model,
    dynamic_shape_optimization=True,
    max_chunk_size=1024
)

5.3 算子融合优化

昇腾定制算子融合：

from torch_npu.contrib import fusion_ops

# 替换标准LayerNorm
model.norm = fusion_ops.FusedLayerNorm(hidden_size)

性能收益：

算子类型	原生耗时	融合后	加速比
LayerNorm	15.2ms	8.7ms	1.75x
GELU	9.8ms	5.1ms	1.92x

性能分析与诊断

6.1 性能分析工具链

Ascend PyTorch Profiler 提供多维度分析：

msprof op --application="python train_fsdp2.py" \
          --aic-metrics=L2Cache,Memory \
          --output=./prof

输出文件结构：

./prof/
├── device_0/
│   ├── op_summary.csv         # 算子耗时统计
│   ├── memory_bandwidth.csv   # 内存带宽数据
│   └── timeline.json          # 时间线数据
├── host/
│   ├── cpu_utilization.csv
│   └── python_trace.log
└── summary.html               # 交互式报告

6.2 关键性能指标

瓶颈诊断矩阵：

指标	健康值	异常影响
Cube利用率	>85%	计算资源浪费
内存带宽	>90%	数据搬运瓶颈
通信占比	<20%	扩展效率低
流水线空闲	<5%	调度效率低

6.3 调优实战案例

Qwen2.5-7B优化效果：

配置	吞吐量	显存占用	加速比
DDP	85 tok/s	OOM	1.0x
FSDP1	142 tok/s	32GB	1.67x
FSDP2+优化	215 tok/s	28GB	2.53x

真实场景应用

7.1 DeepSeek-R1-671B训练

环境配置：

# 昇腾专用配置
export HCCL_IF_IP=141.61.41.164
export TP_SOCKET_IFNAME="ens3f0"
export OMP_NUM_THREADS=32

启动命令：

python -m torch.distributed.launch \
    --nproc_per_node=8 \
    train.py \
    --model DeepSeek-R1-671B \
    --amp-opt-level O2 \
    --sharding-strategy "FULL_SHARD" \
    --use-apex

7.2 多模态模型优化

昇腾定制RoPE算子：

from torch_npu.contrib import rotary_position_embedding

# 启用融合版RoPE
output = rotary_position_embedding(
    q, k,
    cos, sin,
    rotated_mode='rotated_half',
    fused=True  # 昇腾融合优化
)

接口参数说明：
