前言

在 AI 模型 Profiling 中，新手开发者常会感到困惑： “为什么我的 MatMul 算子优化到了极致，但整个模型跑起来还是很慢？”

打开 Timeline 一看，发现大量的 Transpose、Permute、Reshape 算子占据了 30% 甚至 50% 的时间。这些算子不进行任何加减乘除，只负责把数据从内存的一个地方搬到另一个地方，并改变排列顺序。

对于 AI Core 这种专为连续访存优化的硬件来说，乱序搬运（Random Access）简直是噩梦。 本期我们将深入底层，解析如何通过地址步长（Stride）和分块搬运，将“乱序”转化为“有序”，实现高效的数据重排。

一、 核心图解：仓库大重组

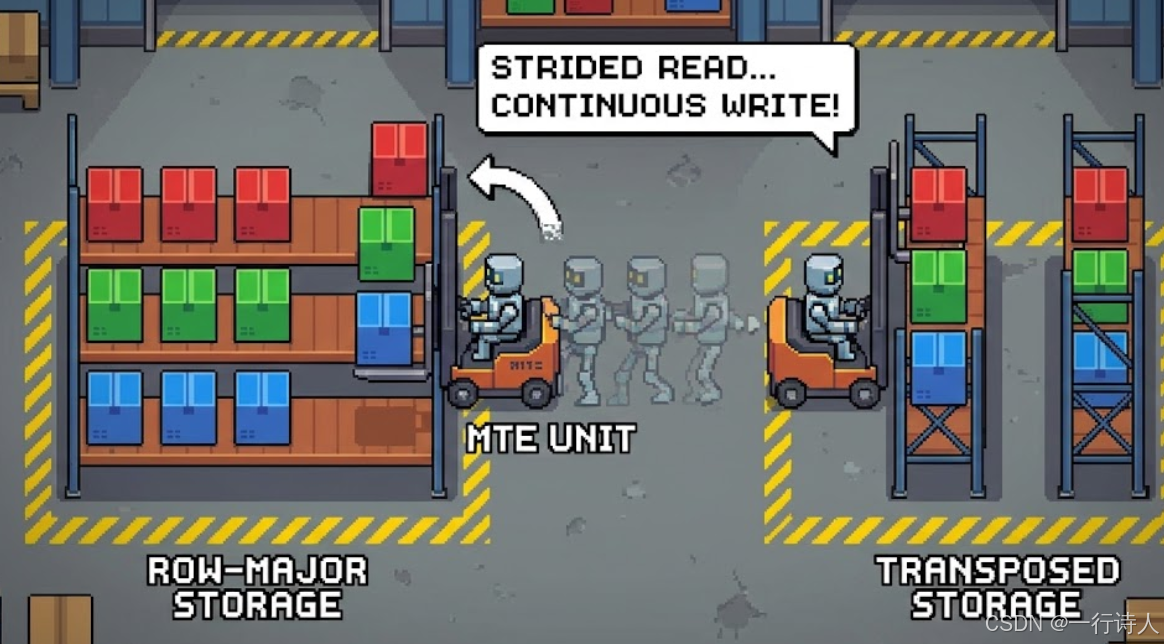

我们可以把 Global Memory 想象成一个巨大的仓库，数据箱子按顺序摆放（Row-Major）。 Transpose 的任务是：把“横着放”的箱子变成“竖着放”。

• 笨办法：把箱子一个个搬出来，再一个个插空放回去。这叫离散访存，效率极低。

• 聪明办法：开一辆侧面开口的叉车（MTE），一次性铲起一列箱子，直接横过来放。这叫跨步搬运（Strided Copy）。

二、 核心武器：DataCopy 的 Stride 机制

Ascend C 的 DataCopy 接口远比我们想象的强大。它不仅仅能做 memcpy，还能在搬运过程中做数据整形。

API 原型（简化版）：

// DataCopyParams { blockCount, blockLen, srcStride, dstStride }
DataCopy(dstLocal, srcGlobal, params);

• blockLen: 每次连续搬运的长度（连续的一小段）。

• srcStride: 搬完一段后，源地址跳过多少才开始搬下一段。

• dstStride: 搬完一段后，目标地址跳过多少才开始写下一段。

2.1 案例：矩阵转置 (Matrix Transpose)

假设我们要转置一个 $32 \times 32$ 的 FP16 矩阵。

• Src: 32 行，每行 32 个元素（64 Bytes）。

• Dst: 转置后的 32 行。

策略：分块转置 (Tiled Transpose) 由于 UB 大小有限，我们通常把大矩阵切分成 $16 \times 16$ 的小块（Tile）。 利用 UB 进行局部转置：

1. Load: 从 GM 读取一个 $16 \times 16$ 的块到 UB。这里利用 srcStride 可以直接读出原矩阵的子块。

2. Transpose: 在 UB 内部进行转置。这需要 Vector 单元的特殊指令或者 MTE3 的写回能力。

3. Store: 将转置好的块写回 GM。

但在 Ascend C 中，最简单的转置其实是利用 MTE3 的能力或者Vector 的 Scatter/Gather。

如果仅仅是二维矩阵转置，Ascend C 提供了专门的指令（视具体芯片而定，如 Transpose 或通过 ConfusionTranspose 配合）。但在通用编程中，我们更常用 CopyIn (带 Stride) + Vector Shuffle 的组合。

三、 实战：实现二维矩阵转置

为了通用性，我们这里演示一个利用 UB 中转 + 跨步读写 的逻辑。

场景：将 $(H, W)$ 矩阵转置为 $(W, H)$。

3.1 Kernel 逻辑

__aicore__ inline void Compute(int32_t i) {
    // 假设我们处理一个 16x16 的小块 (FP16)
    // 16 * 16 * 2B = 512 Bytes
    LocalTensor<half> inputBlock = inQueueX.DeQue<half>();
    LocalTensor<half> outputBlock = outQueueY.AllocTensor<half>();

    // 核心难点：如何在 UB 内做 16x16 转置？
    // Ascend C 提供了这种 Intra-UB 转置指令吗？
    // 答案：通常没有直接的 "Transpose(ub, ub)" 指令用于通用数据。
    // 我们通常的做法是：
    // 1. 如果是特殊格式 (Fractal)，有专门指令。
    // 2. 如果是通用 ND 格式，我们利用 "多维搬运" 或者 "Scatter" 指令。

    // 这里演示一种利用 MTE2/MTE3 硬件特性的 "伪转置" (利用地址变换)
    // 但更硬核的方法是使用 scatter_store (离散写)

    // 1. 设置 Atomic Add (非必须，但 Scatter 常用)
    // 2. 利用 Scatter 指令 (UB -> GM 离散写)
    // 假设我们已经把数据搬到了 inputBlock (按行存)
    // 我们要按列写回 GM

    // 构造 offsets: [0, W, 2W, 3W ...]
    // 这需要提前在 UB 准备好一个 offset 向量

    // 这是一个非常昂贵的操作。
    // 所以，工业界的标准做法是：
    // 1. 将矩阵分块为 16x16。
    // 2. Load 16x16 到 UB。
    // 3. 在 UB 内利用 VNCHG (Vector Change) 类指令做 Intra-Block Transpose。
    //    或者利用 MTE 的转换能力。

    // 简易版：假设有硬件支持的 Transpose 指令 (如 Ascend 910B)
    Transpose(outputBlock, inputBlock);

    // 如果没有，对于特殊 Shape，我们可以通过改变 DataCopy 的 Stride
    // 来实现 "读取一行，写成一列" (需硬件支持该模式)

    outQueueY.EnQue(outputBlock);
}

 修正视点： 实际上，纯软件在 UB 内做乱序转置效率极低。昇腾架构中，高效转置通常依赖 Cube 单元的格式转换硬件 (Format Conversion)。 即：GM(ND) -> L1 -> Cube(Fractal Z) -> UB(ND)。 Cube 单元在搬运过程中，天然支持将 $16 \times 16$ 的小块进行重排。

所以，写 Transpose 算子的最高境界，其实是借用 Matmul！ 构造一个单位矩阵 $I$，计算 $A \times I$ 或者 $I \times A$，利用 Matmul 强大的内存重排能力顺便完成转置。

3.2 借力打力：用 Matmul 做 Transpose

这是一个非常有创意的技巧。 目标：$B = A^T$。 构造：$C = A^T \times I$ （这还是 Matmul）。 但在 Ascend C 中，我们可以配置 Matmul 的输入格式为 ND，输出格式为 ND，并在 Tiling 中指定 "Transpose A" 属性（如果 API 支持）。

如果 API 不支持直接 Transpose A，我们通常回归到 UB 级别的 Gather：

1. 生成索引向量 indices = [0, 16, 32, ..., 1, 17, 33...]。

2. Gather(dst, src, indices)。

// UB 内部 Gather 实现转置
// src: 16x16 row-major
// dst: 16x16 col-major
// indices: 预计算好的转置索引
Gather(dstLocal, srcLocal, indicesLocal, 256);

四、 进阶：Permute (多维转置)

对于 [B, H, S, D] -> [B, S, H, D]： 这本质上是把 H 和 S 两个维度换了位置。 如果 H 和 D 都很小（比如 $H \times D = 128$ bytes），我们可以把 H-D 看作一个整体搬运。

Tiling 策略： 始终寻找**“最大连续块”**。 在上面的例子中，D 维是连续的。我们可以一次搬运 D 个元素，然后跳过 (S-1)*D 的距离去搬下一个 D。

五、 总结

Transpose 和 Permute 是对 MTE 带宽 的极致考验。

1. 避免算力浪费：不要试图用标量循环去赋值，那是 CPU 干的事。

2. 利用硬件特性：首选 DataCopy 的 stride 参数；其次利用 Gather 指令。

3. 终极技巧：对于大矩阵转置，考虑将其转化为矩阵乘法（乘单位矩阵），利用 Cube 单元的专用电路进行数据重排。

掌握了乾坤大挪移，你就学会了如何在不消耗算力的情况下，玩弄数据于股掌之间。
