如何在CANN 7.0框架下，利用Ascend C快速开发自定义AI算子

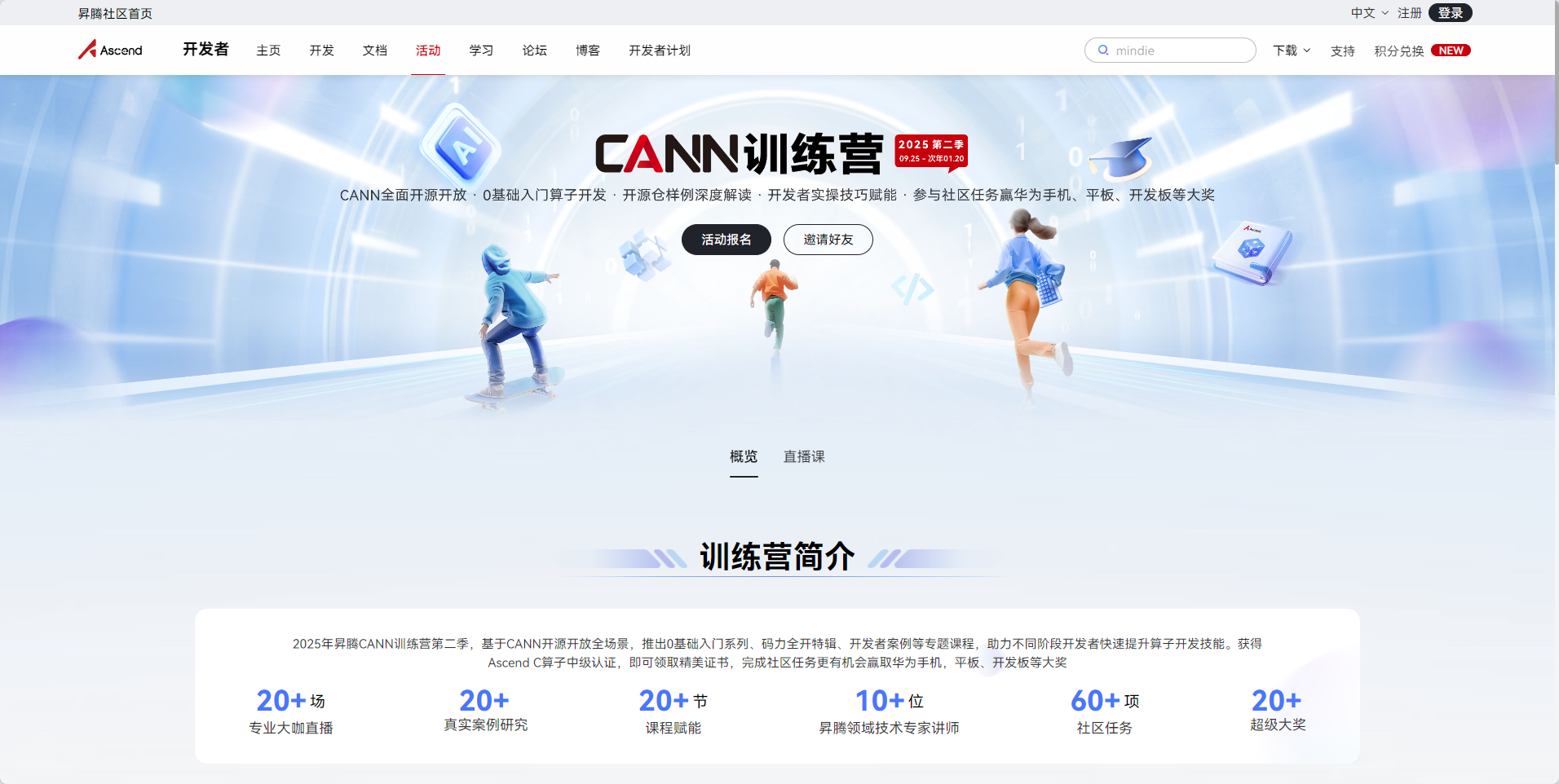

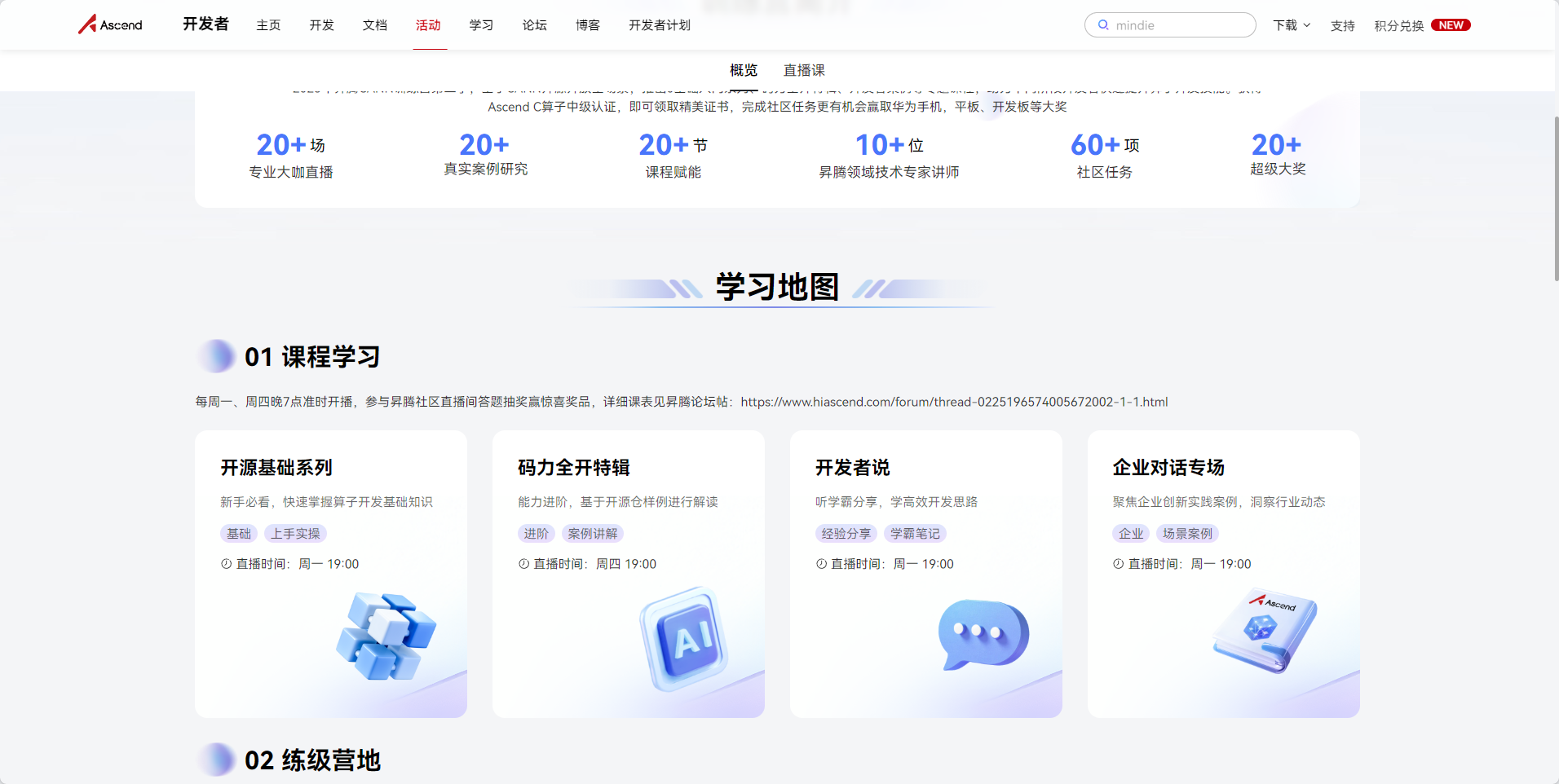

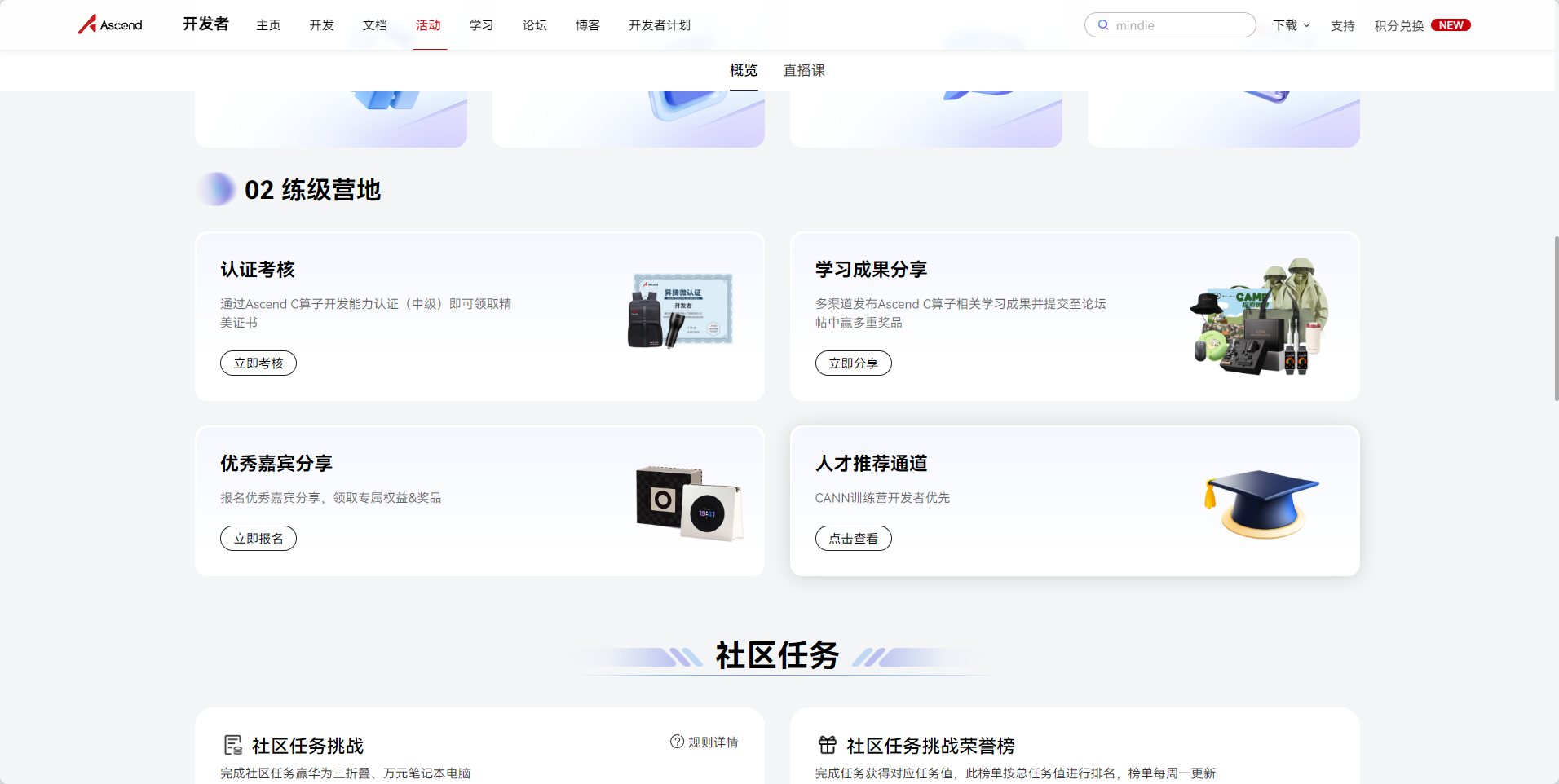

🎯 训练营简介与报名信息

2025年昇腾CANN训练营第二季现已正式启动！本季训练营基于CANN开源开放全场景，精心设计了四大定制化专题课程：0基础入门系列、码力全开特辑、开发者案例等，旨在助力不同阶段的开发者快速提升Ascend C算子开发技能。 完成Ascend C算子中级认证，即可领取精美证书；积极参与社区任务，更有机会赢取华为手机、平板、开发板等丰厚大奖！

🔥 立即报名：2025年昇腾CANN训练营第二季报名链接

📋 文章摘要

本文深入探讨在CANN 7.0框架下，如何利用Ascend C编程语言高效开发自定义AI算子。文章从Ascend C的核心概念入手，系统讲解算子开发的完整流程，包括环境准备、算子分析、核函数实现、编译部署和调试验证等关键环节。通过Add算子的完整代码示例，详细解析矢量编程范式下的开发技巧，并提供性能优化和常见问题解决方案。掌握这些技术，开发者能够充分发挥昇腾AI处理器的计算潜能，为各类AI应用场景构建高性能算子。

1. Ascend C与CANN 7.0框架概述

1.1 Ascend C编程语言特性

Ascend C是CANN针对算子开发场景推出的专用编程语言，它原生支持C和C++标准规范，最大化匹配用户开发习惯。 通过多层接口抽象、自动并行计算、孪生调试等关键技术，Ascend C显著降低了算子开发门槛，同时保持了高性能特性。 与传统CUDA编程相比，Ascend C采用统一的编程模型，开发者无需学习复杂的硬件架构细节，即可专注于算法逻辑实现。

CANN 7.0版本带来了全面的开源开放策略，提供了更丰富的API接口和更完善的开发工具链。 在这一版本中，Ascend C的性能和易用性得到了显著提升，支持矢量编程、矩阵编程等多种编程范式，满足不同复杂度算子的开发需求。

1.2 算子开发的价值与挑战

在AI模型部署过程中，自定义算子开发是性能优化的关键环节。标准算子库往往无法覆盖所有特定场景的需求，而Ascend C使得开发者能够针对昇腾AI处理器的架构特性，开发高度优化的算子实现。

然而，算子开发也面临诸多挑战：需要深入理解硬件架构、掌握并行计算原理、处理精度问题等。CANN 7.0通过提供丰富的示例代码、完善的调试工具和详细的文档支持，大幅降低了这些门槛。

2. Ascend C算子开发完整流程

2.1 开发环境准备

在开始Ascend C算子开发之前，需要完成以下环境准备工作：

# 安装CANN软件包（以7.0版本为例）
sudo ./Ascend-cann-toolkit_{version}_linux-{arch}.run --install

# 设置环境变量
source /usr/local/Ascend/ascend-toolkit/set_env.sh

# 创建算子工程
msopgen -t add -n add_custom -i ./

以上命令完成了CANN工具包的安装、环境变量配置和基础算子工程的创建。msopgen工具是CANN提供的算子工程生成器，可以快速创建符合规范的工程结构。 工程创建后，会生成包含核函数实现、调用程序、编译配置等完整文件结构，为后续开发奠定基础。

2.2 算子分析阶段

算子开发的第一步是进行详细的算子分析，这包括：

• 数学表达式分析：明确算子的数学定义和计算逻辑
• 输入输出规格：确定输入/输出Tensor的形状、数据类型、布局格式
• 计算特性分析：识别计算模式（矢量/矩阵/标量）、并行度需求
• 性能需求评估：根据应用场景确定性能目标

以下表格总结了常见算子类型的分析要点：

算子类型	典型代表	并行策略	内存访问模式	适用编程范式
矢量算子	Add, Relu	数据级并行	顺序访问	矢量编程
矩阵算子	MatMul, Conv	块级并行	分块访问	矩阵编程
归约算子	Sum, Mean	树形归约	聚合访问	多核控制
复合算子	LayerNorm	混合并行	混合访问	混合范式

算子分析的质量直接决定了后续实现的效率和性能，因此需要投入足够的时间进行深入分析。 明确的分析结果将指导核函数设计和算子类实现。

2.3 核函数定义与实现

核函数（Kernel Function）是Ascend C算子设备侧实现的入口，它采用C/C++函数的语法扩展形式。 在核函数中，开发者进行数据访问和计算操作，由系统负责将其分发到NPU的多个计算核心上执行。

以下是Add算子的完整实现代码示例：

#include "kernel_operator.h"

using namespace AscendC;

class KernelAdd {
public:
    __aicore__ inline KernelAdd() {}
    __aicore__ inline void Init(GM_ADDR x, GM_ADDR y, GM_ADDR z, uint32_t blockSize) {
        this->blockSize = blockSize;
        // 初始化三个Queue，分别用于x、y输入和z输出
        xQueue.Init(x, blockSize, 0);
        yQueue.Init(y, blockSize, 0);
        zQueue.Init(z, blockSize, 0);
        // 申请LocalTensor内存
        AllocTensor(xLocal, blockSize);
        AllocTensor(yLocal, blockSize);
        AllocTensor(zLocal, blockSize);
    }
    __aicore__ inline void Process() {
        // 将GM数据搬运到Local
        xQueue.EnQue(xLocal);
        yQueue.EnQue(yLocal);
        // 执行向量加法计算
        Add(zLocal, xLocal, yLocal);
        // 将计算结果搬运回GM
        zQueue.DeQue(zLocal);
    }
private:
    TPipe tp;
    TQue<QuePosition::VECIN, 1> xQueue, yQueue;
    TQue<QuePosition::VECOUT, 1> zQueue;
    LocalTensor<half> xLocal, yLocal, zLocal;
    uint32_t blockSize;
};

extern "C" __global__ __aicore__ void add_custom(GM_ADDR x, GM_ADDR y, GM_ADDR z, uint32_t totalLength) {
    uint32_t blockSize = 512;
    uint32_t blockCount = totalLength / blockSize;
    // 实例化算子类
    KernelAdd op;
    op.Init(x, y, z, blockSize);
    // 循环处理所有数据块
    for (uint32_t blockIndex = 0; blockIndex < blockCount; blockIndex++) {
        op.Process();
    }
}

这段代码展示了Ascend C算子的核心实现模式。核函数add_custom作为入口点，实例化KernelAdd类并调用其Init和Process方法。 代码中使用了管道（Pipe）、队列（Queue）等抽象，简化了数据搬运和计算的复杂性，开发者只需关注核心算法逻辑。

3. 编译部署与验证流程

3.1 工程结构与编译配置

一个完整的Ascend C算子工程通常包含以下关键文件：

add_custom/
├── CMakeLists.txt        # 编译配置文件
├── add_custom.cpp        # 算子核函数实现
├── main.cpp             # 调用算子的应用程序
├── data_utils.h         # 数据读写工具函数
├── run.sh               # 执行脚本
└── test_data/           # 测试数据目录

CMakeLists.txt文件配置了编译选项和依赖关系，是工程构建的核心。 以下是典型的编译命令：

mkdir build && cd build
cmake .. -DCMAKE_CXX_COMPILER=aicpp -DCANN_PACKAGE_PATH=/usr/local/Ascend/ascend-toolkit/latest
make

编译过程会生成.o目标文件和可执行程序，这些文件需要部署到昇腾AI处理器上运行。CANN 7.0提供了完善的工具链支持，简化了跨平台编译和部署流程。

3.2 调试与验证技术

// 在核函数中添加调试输出
PRINTF("Processing block %d, data: %f, %f\n", blockIndex,
       static_cast<float>(xLocal[0]), static_cast<float>(yLocal[0]));

// 使用DumpTensor导出中间结果
DumpTensor(xLocal, 5, 10);  // 5为自定义标记，10为元素个数

调试是算子开发的关键环节。Ascend C提供了多种调试手段，包括PRINTF打印、DumpTensor导出中间结果等。 以上代码展示了如何在核函数中嵌入调试信息，帮助定位计算逻辑问题。

验证流程通常包括：

1. 功能验证：使用小规模测试数据验证计算结果正确性
2. 精度验证：与CPU实现或标准库对比，确保数值精度
3. 性能验证：测试不同输入规模下的性能表现
4. 边界验证：测试极端输入条件下的稳定性

# Python验证脚本示例
import numpy as np
import acl

def verify_add_operator(x, y):
    # CPU参考计算
    cpu_result = x + y

    # NPU计算
    npu_result = run_on_npu(x, y)

    # 精度比对
    diff = np.abs(cpu_result - npu_result)
    max_diff = np.max(diff)
    assert max_diff < 1e-5, f"Precision error: max diff = {max_diff}"

    print("Verification passed! Max difference:", max_diff)

这段Python代码展示了如何进行精度验证。通过对比CPU和NPU的计算结果，确保算子实现的正确性。精度验证是算子开发的重要环节，特别是在处理浮点运算时需要特别关注。

3.3 端到端开发流程图

graph TD
    A[需求分析] --> B[算子分析]
    B --> C[核函数设计]
    C --> D[代码实现]
    D --> E[编译构建]
    E --> F[功能验证]
    F --> G{验证通过?}
    G -- 是 --> H[性能优化]
    G -- 否 --> D
    H --> I[精度验证]
    I --> J{精度达标?}
    J -- 是 --> K[部署应用]
    J -- 否 --> D

上图展示了Ascend C算子开发的完整流程。这是一个迭代的过程，可能需要多次循环才能达到理想的性能和精度要求。 每个阶段都有相应的工具和方法支持，CANN 7.0提供了全链路的开发支持。

4. 高级技术与性能优化

4.1 多核并行与Tiling策略

对于大规模数据处理，单核计算往往无法满足性能需求。Ascend C支持多核并行和Tiling切分技术，可以显著提升计算效率。

// 多核控制示例
extern "C" __global__ __aicore__ void multi_core_add(GM_ADDR x, GM_ADDR y, GM_ADDR z, uint32_t totalLength) {
    uint32_t coreId = GetCoreId();
    uint32_t coreNum = GetCoreNum();
    uint32_t blockSize = 256;
    uint32_t perCoreLength = totalLength / coreNum;
    uint32_t offset = coreId * perCoreLength;

    KernelAdd op;
    op.Init(x + offset, y + offset, z + offset, blockSize);

    uint32_t blockCount = perCoreLength / blockSize;
    for (uint32_t i = 0; i < blockCount; i++) {
        op.Process();
    }
}

这段代码展示了多核并行的实现方式。通过GetCoreId()和GetCoreNum()获取核心信息，将数据均匀分配到各个核心处理。 这种策略在处理大规模数据时特别有效，可以充分利用昇腾处理器的并行计算能力。

4.2 性能优化技巧

1. 内存访问优化：

• • 尽量使用LocalTensor减少GM访问
  • 保证内存访问连续性
  • 合理设置队列深度

1. 计算优化：

• • 使用向量化指令
  • 减少分支判断
  • 利用硬件加速指令

1. 流水线优化：

• • 重叠数据搬运和计算
  • 合理安排计算顺序
  • 避免资源冲突

// 优化后的Add算子实现
__aicore__ inline void ProcessOptimized() {
    constexpr int PIPE_DEPTH = 2; // 流水深度

    for (int i = 0; i < PIPE_DEPTH; i++) {
        if (i < blockCount) {
            xQueue[i].EnQue(xLocal[i]);
            yQueue[i].EnQue(yLocal[i]);
        }
    }

    for (uint32_t i = 0; i < blockCount; i++) {
        // 计算阶段
        if (i + PIPE_DEPTH < blockCount) {
            xQueue[i + PIPE_DEPTH].EnQue(xLocal[i + PIPE_DEPTH]);
            yQueue[i + PIPE_DEPTH].EnQue(yLocal[i + PIPE_DEPTH]);
        }

        Add(zLocal[i % PIPE_DEPTH], xLocal[i % PIPE_DEPTH], yLocal[i % PIPE_DEPTH]);

        // 输出阶段
        zQueue[i].DeQue(zLocal[i % PIPE_DEPTH]);
    }
}

优化后的代码采用了流水线技术，通过重叠数据搬运和计算操作，提高了硬件资源利用率。 在实际应用中，需要根据具体算子特性和硬件架构进行针对性优化。

5. 常见问题与解决方案

5.1 典型错误分析

1. 精度问题：

• • 现象：计算结果与预期存在偏差
  • 原因：浮点精度累积、算法实现差异
  • 解决方案：使用双精度中间变量、调整计算顺序

1. 性能瓶颈：

• • 现象：计算速度远低于预期
  • 原因：内存带宽限制、并行度不足
  • 解决方案：优化内存访问模式、增加并行度

1. 内存溢出：

• • 现象：程序崩溃或返回错误码
  • 原因：LocalTensor分配过多
  • 解决方案：减少单次处理数据量、优化内存使用

5.2 调试工具使用技巧

CANN 7.0提供了丰富的调试工具，包括：

• ascendebug：核函数调试工具
• msadvisor：性能分析工具
• profiling：性能剖析工具
• acl.json：运行时配置文件

# 使用ascendebug调试核函数
ascendebug --kernel=add_custom.o --input=input.bin --output=output.bin

以上命令启动了核函数调试器，可以单步执行、查看变量值、设置断点等。熟练使用这些工具，可以大幅提高开发效率。

6. 学习资源与最佳实践

6.1 官方文档与示例

• CANN 7.0 Ascend C算子开发文档
• Ascend C Samples代码仓库
• CANN训练营学习资料

官方文档提供了最权威的技术说明和最佳实践指导。建议开发者从简单的矢量算子开始，逐步过渡到复杂的矩阵算子和自定义算子开发。

6.2 社区参与与认证

参加昇腾CANN训练营是提升算子开发技能的最佳途径。 通过系统学习和实战练习，可以获得Ascend C算子中级认证，这不仅是技术能力的证明，也为职业发展带来显著优势。 社区贡献和案例分享也是提升技能的有效方式，可以帮助开发者建立技术影响力。

📝 总结与展望

本文详细介绍了在CANN 7.0框架下利用Ascend C开发自定义AI算子的完整流程和技术要点。从环境准备到性能优化，每个环节都有相应的工具和方法支持。Ascend C通过抽象硬件细节，让开发者能够专注于算法逻辑，同时保持高性能特性。

随着AI应用场景的不断扩展，自定义算子开发的需求将持续增长。掌握Ascend C技术，不仅能够提升个人技术能力，更能为昇腾AI生态的发展贡献力量。昇腾CANN训练营为开发者提供了系统的学习路径和实践机会，建议各位开发者积极参与，从0基础开始，逐步成长为算子开发专家。

在技术演进方面，CANN框架将持续优化Ascend C的性能和易用性，支持更多编程范式和硬件特性。未来，我们期待看到更多基于昇腾处理器的创新应用和高性能算子实现，共同推动AI技术的进步。

标签：#AscendC #CANN7.0 #算子开发 #昇腾AI #AI加速 #深度学习 #华为昇腾 #训练营
