前言

在现代AI工作流中，我们享受着由PyTorch、TensorFlow等框架带来的开发便利。当模型训练完成，我们通常会将其导出为一个标准的、与框架无关的中间表示（Intermediate Representation, IR），以便于后续的部署和推理。在这个领域，ONNX (Open Neural Network Exchange) 已成为事实上的工业标准——它是AI模型的“通用语言（Lingua Franca）”。

然而，昇腾NPU硬件，作为最终的执行者，它听不懂ONNX。它只懂由CANN为其量身打造的“原生指令”。因此，从一个.onnx模型文件，到它能在昇腾芯片上高效运行，中间必须经历一个复杂而精密的“翻译与精炼”过程。这个过程，正是由CANN的**模型解析器（Parser）和图引擎（Graph Engine）**共同完成的。

本文将带领你深入这一核心流程。我们将解剖ONNX模型的内部结构，揭秘CANN如何进行算子映射（Operator Mapping）——包括直接映射、复合映射，以及为何需要自定义算子。最后，我们将探讨CANN如何实施图级优化（Graph-Level Optimization），将一张原始的计算图，淬炼成一个为昇腾硬件深度优化的执行计划。理解这一全链路，是诊断性能问题、进行高级优化的前提。

第一章：ONNX的解剖学 —— AI模型的“蓝图”

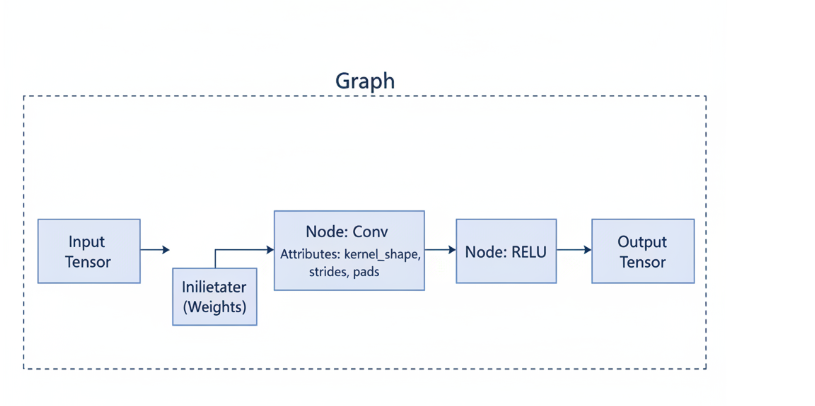

在“翻译”之前，我们必须先读懂“原文”。一个.onnx文件，本质上是一个使用Google Protobuf序列化的数据结构，它描述了一张计算图（Graph）。这张图由以下几个核心元素构成：

图（Graph）： 整个模型的容器，包含了模型的名称、输入、输出，以及一系列的计算节点。
节点（Node）： 图中的基本计算单元，代表一个算子操作。每个节点都定义了其操作类型（如Conv, Relu, MatMul）、输入张量名、输出张量名，以及一系列的属性。
张量（Tensor）： 图中流动的数据。它有三种角色：
1. 图输入（Graph Input）： 模型的入口，如图像数据、文本embedding。
2. 图输出（Graph Output）： 模型的最终结果。
3. 权重/偏置（Initializer）： 模型的已训练参数，如卷积核权重、全连接层偏置等。它们作为特殊的张量，静态地存储在ONNX文件中。
属性（Attribute）： 描述节点操作的具体方式。例如，对于一个Conv节点，其属性会包含kernel_shape（卷积核尺寸）、strides（步长）、pads（填充）等关键信息。

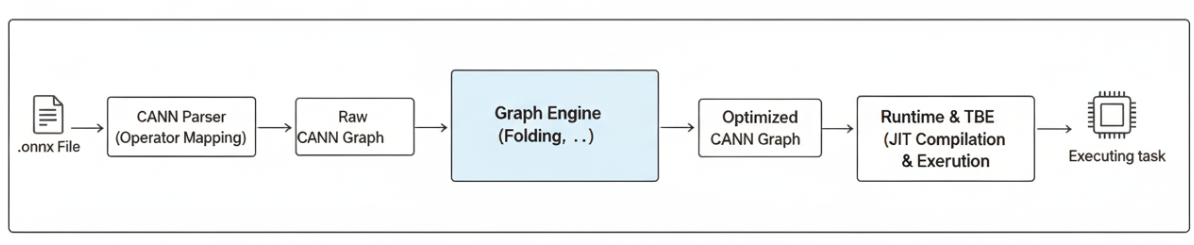

第二章：CANN解析器的工作流 —— 从“.onnx”文件到CANN内部图

当CANN接收到一个.onnx文件时，其前端的模型解析器会执行一个标准化的流程，将这份“蓝图”转换成CANN自己能够理解和操作的内部数据结构（我们称之为CANN Graph）。

加载与反序列化： 使用Protobuf库，读取.onnx文件的二进制内容，并将其反序列化成内存中的ONNX数据结构对象。
图的拓扑排序： 分析图中所有节点之间的依赖关系，生成一个无环的、有序的节点执行序列。这是保证后续处理按正确顺序进行的基础。
逐节点迭代映射： 按照拓扑顺序，遍历图中的每一个ONNX节点。对于每一个节点，执行最核心的步骤——算子映射。

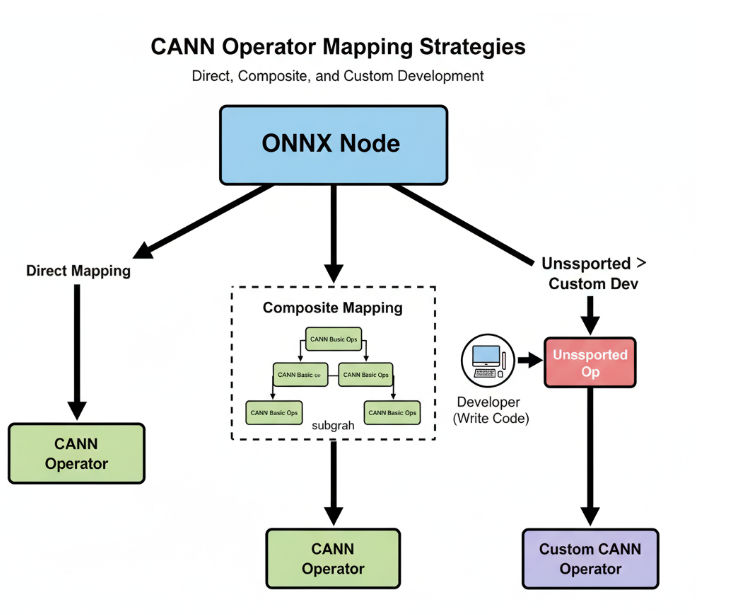

第三章：算子映射的艺术 —— 三种核心策略

算子映射，是整个转换过程的“心脏”。CANN解析器会为每一个ONNX算子，寻找其在昇腾算子库（OPP）中的等价实现。这个过程并非总是简单的“一一对应”，而是分为三种情况：

3.1 黄金路径：直接映射（Direct Mapping）
这是最理想的情况。ONNX中的某个算子，在昇腾算子库中有功能完全相同、接口兼容的现成算子。

示例： ONNX的Conv算子，可以被直接映射到CANN中高性能的Conv2D TBE算子。解析器只需读取ONNX节点的属性（如kernel_shape, strides），并将其转换为Conv2D算子所需的参数即可。

3.2 迂回之路：复合映射（Composite Mapping / Decomposition）
当昇腾算子库中没有与某个ONNX算子直接对应的实现时，CANN解析器会展现其“智能”的一面。它会尝试将这个复杂的ONNX算子，分解（Decompose）成一个由多个基础的、昇腾支持的算子构成的子图（Subgraph）。

经典示例：LayerNorm
ONNX中的LayerNorm算子，在早期版本的CANN中可能没有原生的单算子实现。此时，解析器会根据LayerNorm的数学公式 y = (x - mean(x)) / sqrt(variance(x) + epsilon) * gamma + beta，将其分解为：
1. ReduceMean (计算均值)
2. Sub (输入减去均值)
3. Pow (计算平方)
4. ReduceMean (计算方差)
5. Add (加上epsilon)
6. Sqrt (开方得到标准差)
7. Div (除以标准差)
8. Mul (乘以gamma)
9. Add (加上beta)

这个过程对用户是透明的。你提供的是一个包含LayerNorm的图，CANN在内部将其巧妙地转换成了一个功能等价的基础算子组合。

3.3 必经之途：自定义算子（Custom Operator）
当一个ONNX算子既不能直接映射，也无法被有效地分解时（例如，它是一个全新的、算法高度特化的操作），我们就遇到了**“算子不支持（Unsupported Operator）”**的情况。

这，正是我们需要亲手进行算子开发的根本原因。
此时，我们就需要利用TBE或AI CPU，为这个“未知”的ONNX算子，编写一个对应的CANN算子实现。然后，我们需要提供一个映射文件（Mapping File），告诉CANN解析器：“当你再遇到名为MyCustomOp的ONNX算子时，请调用我开发的这个libmy_custom_op.so”。

第四章：从“功能对等”到“性能卓越” —— 图级优化

当所有的ONNX节点都被成功映射为CANN算子，形成一张初步的CANN Graph后，CANN的图引擎（Graph Engine）会接管过来，进行一系列的“精装修”——图级优化。

4.1 算子融合（Operator Fusion）：最重要的优化
这是图优化的“王冠明珠”。GE会扫描整张CANN Graph，寻找可以合并的算子序列，将它们融合成一个单一的、更高性能的融合算子。

典型融合模式：
- 计算-激活融合： Conv + ReLU -> ConvReLU
- 多操作融合： Conv + BiasAdd + ReLU -> ConvBiasReLU
- 归一化融合： BatchNorm + ReLU -> BatchNormReLU

融合的巨大优势：

减少内存访问： 融合前的Conv和ReLU需要两次全局内存读写（Conv写回，ReLU再读入）。融合后，Conv的计算结果直接在高速的Local Memory中进行ReLU操作，然后再写回全局内存，节省了一次代价高昂的HBM往返。
降低调度开销： 启动一次融合算子的开销，远小于分别启动多个小算子。

4.2 常量折叠（Constant Folding）
如果图中的某个分支，其所有输入都是常量（如模型的权重、固定的超参数），GE会在编译期预先计算出这个分支的结果，并用这个结果（一个常量张量）替换掉整个分支。这减少了运行时的实际计算量。
