PCB DFM 审核是在印刷电路板（PCB）设计完成后，生产前的一项关键检查，目的是确保设计能被工厂高效、低成本、高质量地制造出来。通俗来说，就像装修前检查图纸是否符合施工条件 —— 避免 “设计很美，造不出来” 的问题。PCB DFM 审核就是 “设计质检”—— 让工程师的 “理想设计” 和工厂的 “现实工艺” 接轨，确保能又快又好又便宜地做出合格的电路板。

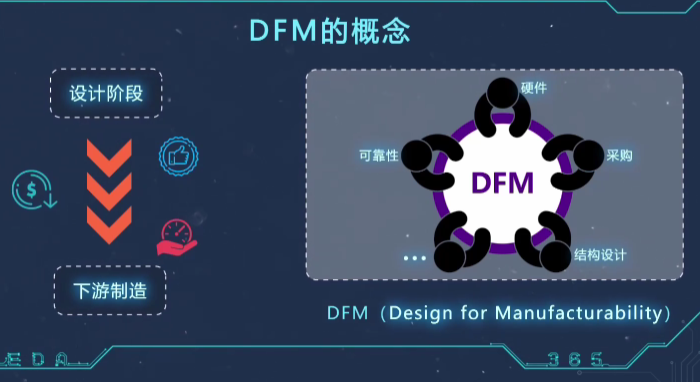

DFM概念

核心目的

让 PCB 设计更 “接地气”，适配工厂的生产工艺，减少生产中的错误、浪费和返工。

审核内容（举几个易懂的例子）

1. “能不能造出来”

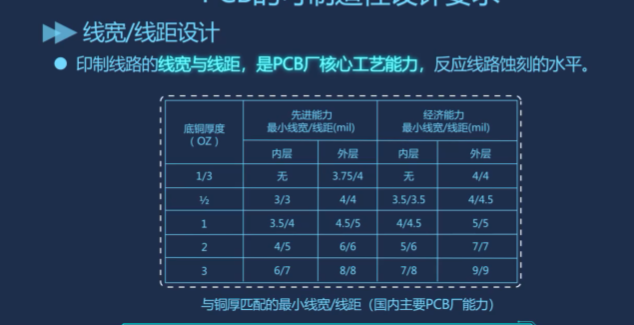

   • 比如线路间距太小（如两根导线靠得太近），工厂生产时可能因精度不够导致短路；

   • 钻孔太小（如直径小于 0.2 毫米），普通钻机无法加工，必须用更贵的设备，增加成本；

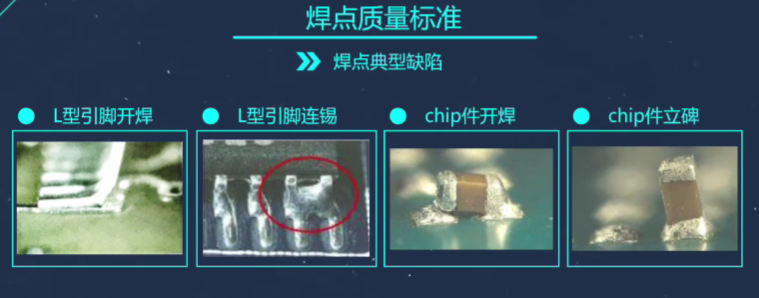

   • 元件焊盘（焊接点）太小，焊接时容易虚焊（假焊点）。

2. “好不好造”

   • 元件布局太密集，贴片机（自动贴元件的机器）难以精准放置，或焊接时热风枪容易吹到旁边元件；

   • 板子形状太奇葩（如带很多尖边角或圆弧），切割时效率低，还可能导致边缘开裂；

   • 大面积铜箔没有散热孔，生产时高温下板子容易变形。

3. “会不会浪费钱”

   • 设计用了工厂不常用的特殊工艺（如超高精度的线路、特殊表面处理），需要额外定制，成本飙升；

   • 拼版设计不合理（多个小板拼在一起生产），浪费板材，增加切割成本。

4. “有没有留退路”

   • 没有预留测试点，生产后无法检测电路是否正常，只能靠 “碰运气”；

   • 定位孔（工厂固定板子用的孔）位置错误，导致机器无法对准，生产时批量报废。

为什么必须做？

• 省钱：提前发现问题，比生产中返工便宜 10-100 倍（比如设计时改图纸只需要几分钟，生产后发现问题可能整批报废）；

• 省时：避免反复修改，缩短从设计到成品的时间；

• 省心：让工厂生产更顺利，减少沟通成本（不用来回扯皮 “为什么造不出来”）。



元器件封装

元器件封装就像电子元件的 “衣服” 和 “接口”，简单来说：

1. 是什么？

• 是元件的 “外形包装”，决定了它怎么安装到电路板上（比如引脚怎么排列、是插洞还是贴表面、尺寸多大）。

• 同一元件可能有不同 “衣服”（封装），比如一个芯片可以有大尺寸的直插款，也有小尺寸的贴片款，适应不同场景。

2. 有啥用？

• 保护元件：防尘、防潮、防摔，延长寿命。

• 连接电路：通过引脚或焊点，让元件和电路板 “牵手” 导电。

• 帮忙散热：比如功率元件的金属外壳，能把热量 “传出去”。

3. 常见类型（按安装方式分）

• 直插式（穿洞焊）：

  • 引脚像 “腿” 一样穿过电路板的孔，再焊住，结实耐用，方便手工维修（比如老式电阻、DIP 芯片）。

• 贴片式（直接贴表面）：

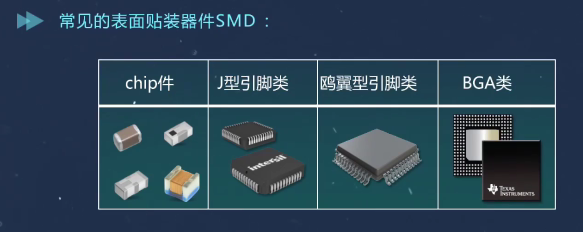

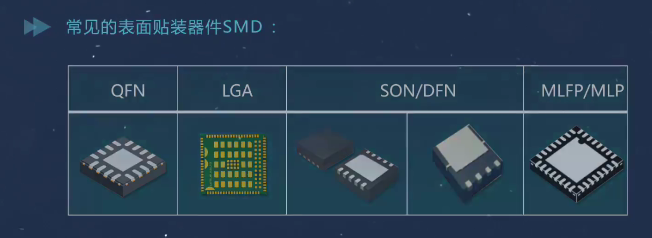

  • 引脚或焊盘直接贴在电路板表面，小巧省空间，适合自动化生产（比如手机里的小电容、SOP 芯片、BGA 芯片）。

4. 怎么选？

• 看空间：想省地方就用贴片（比如手机电路板）；空间大或需要经常拆换，用直插（比如插座、大电容）。

• 看工艺：批量生产用贴片（机器贴得快），手工做板子用直插（好焊接）。

• 看性能：功率元件要选散热好的（比如带金属壳的），高频元件要选信号损耗小的。

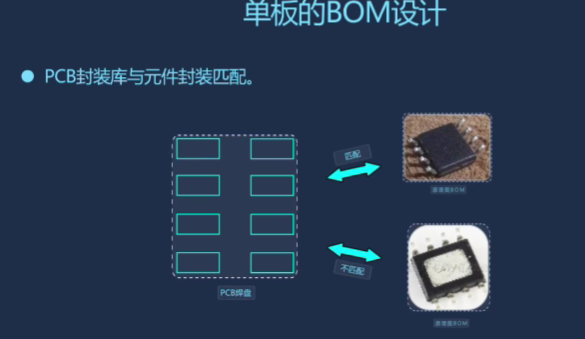

总之：元器件封装就是元件的“外形包装”，主要有插件和表贴元件，其中封装主要是由“焊盘、本体丝印、一脚标识、位号构成”。

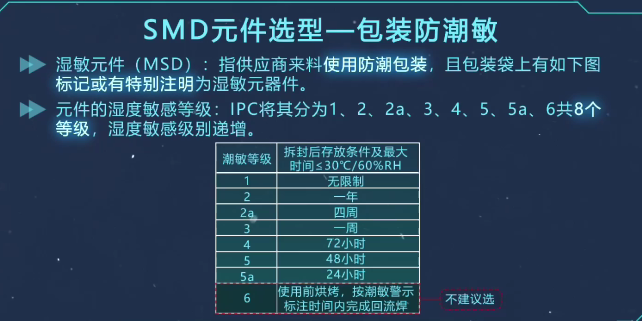

SMD元件选型--包装防潮敏，根据湿度敏感等级来选型

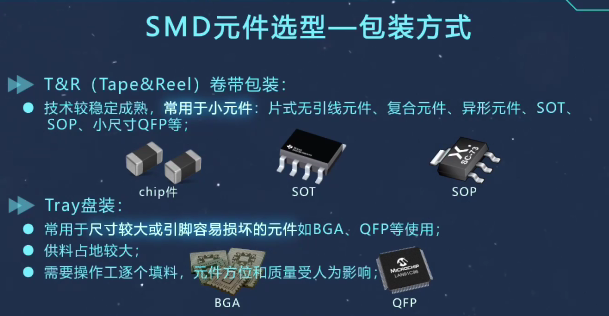

SMD元件选型--包装方式--卷带包装、Tray盘包装等（不能用散料）

PCB工艺

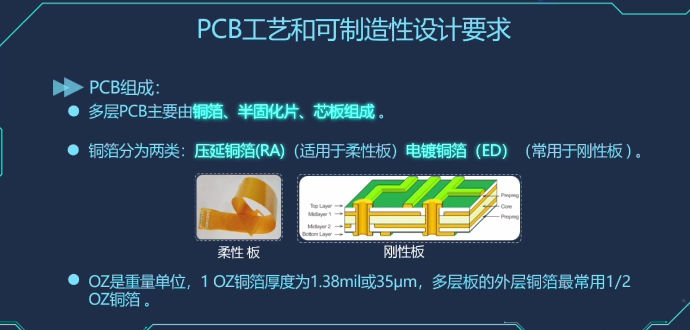

 PCB主要是分为单层板、双层板、多层板，而多层板主要由铜箔、半固化片（PP），芯板构成的；铜箔主要分为压延铜箔（软板用的多），电解铜箔（硬板用的多），其中1OZ = 35um (oz是重量单位），一般外层铜箔常用1/2oz。PCB多层板主要是由半固化片和铜箔、芯板构成，也就是半固化片受到了温度的上升，会使得铜箔和芯板进行相连。同时多层板和单层板的技术门槛就是一个叠层设计以及打孔工艺。四层板其实可以：上层铜箔 + PP + 芯板 + PP + 下层铜箔  ；这些厚度的和就是常说的板厚，这也就是涉及到后续的阻抗匹配。

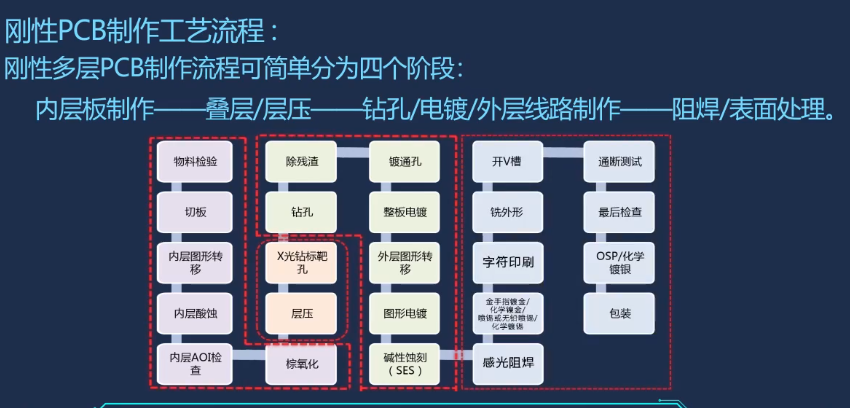

多层板PCB制造流程主要分为：内层板制造 -- 叠层/层压 --钻孔/电镀/外层线路制作--阻焊/表面处理

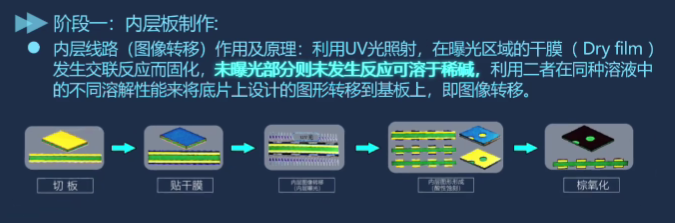

内层板制造：其实很简单，本质上就是一个单板的制造过程，首先找一块板子（上面有铜箔），将光绘文件（有电路线路的文件）铺在铜箔上，之后进行紫外线曝光，有线路部分的就受到光固化了，没有线路的就没有变化，之后用显影液将没有固化的部分洗去，现在板子上就有一部分铜是裸露的了，接下来就进行蚀刻，也就是放在配置好的蚀刻液里面洗去露出的铜；那么最后面将已经固化了的洗去，露出电路线路（含铜部分）；

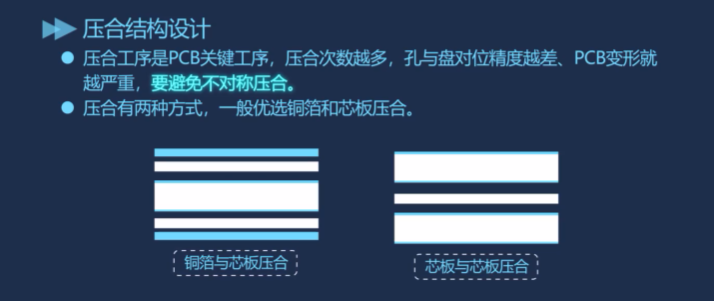

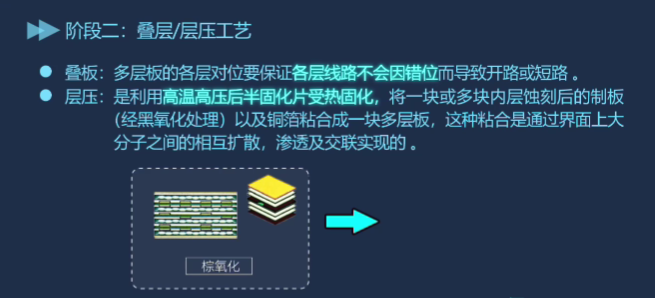

叠层/层压：就是将铜箔、PP、芯板规整放好，进行层压，PP受热融化，固定铜箔和芯板，之后就成为了多层板。

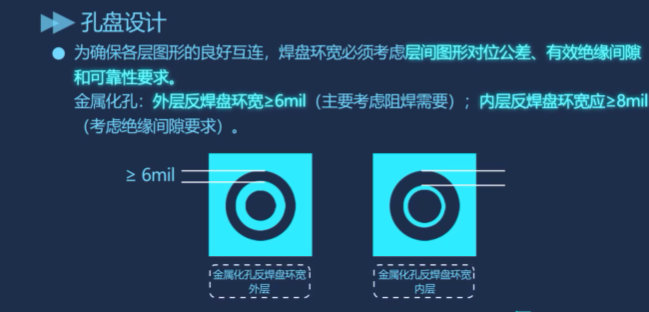

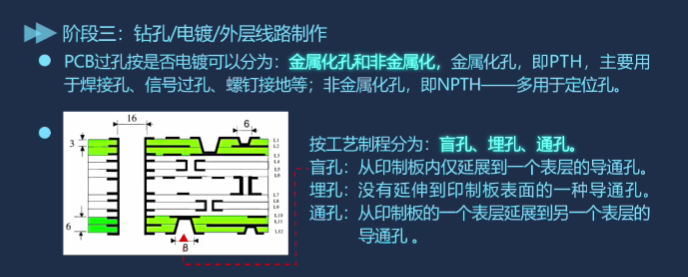

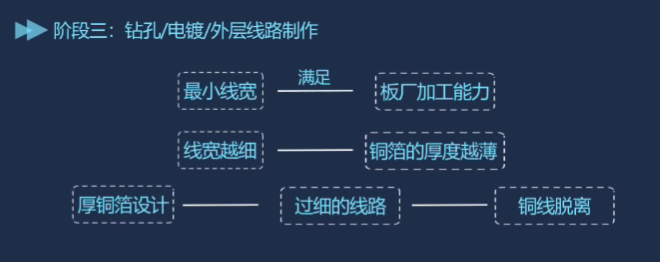

钻孔/电镀：就是前面已经造出了多层板，但是各层之间无电气连接，不进行导通，所以需要打孔进行连接（这里就存在过孔、盲孔、埋孔），打孔的工艺也要根据各个板厂的实际情况来确定，打通了孔，就要镀铜进去，将电路进行导通。

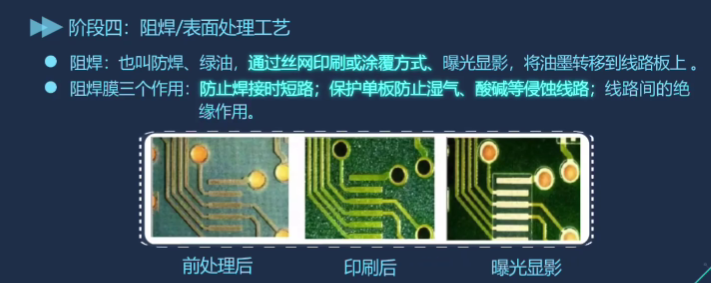

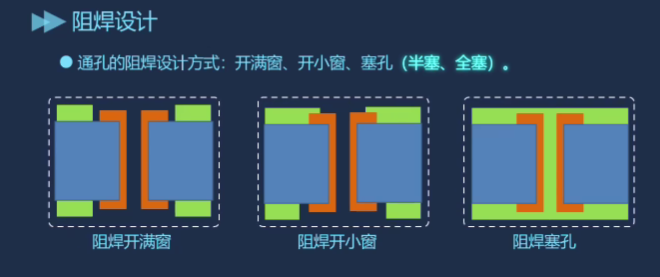

阻焊/表面处理：就是在顶层和底层处的电路还是裸露了，就需要将裸露的铜层进行一个保护，这个就是阻焊层，其实就是先在涂胶，之后进行阻焊开窗，这样一块板子就做好了。

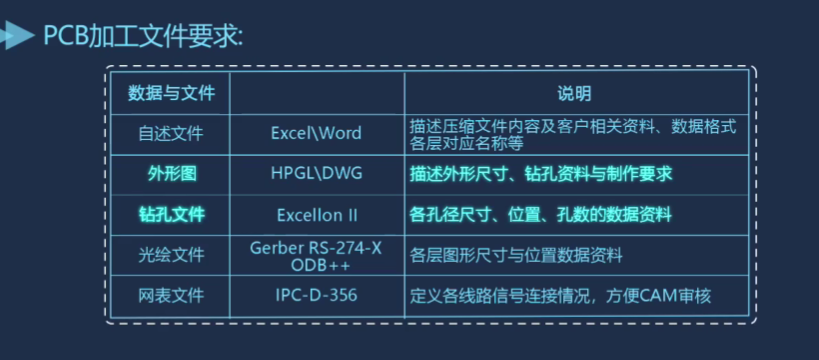

PCB画图主要需要导出四个文件:外形图（其实就是DXF,结构图）；钻孔文件（打孔用的），光辉文件（各层图形尺寸与位置数据资料）；网表文件（定义各层线路信号连接情况）。

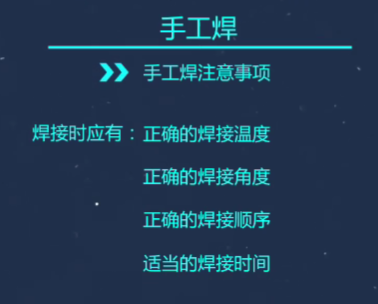

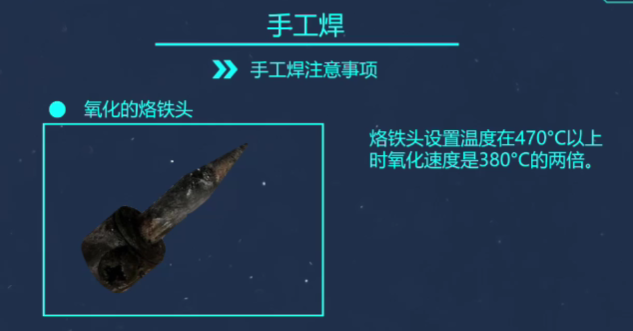

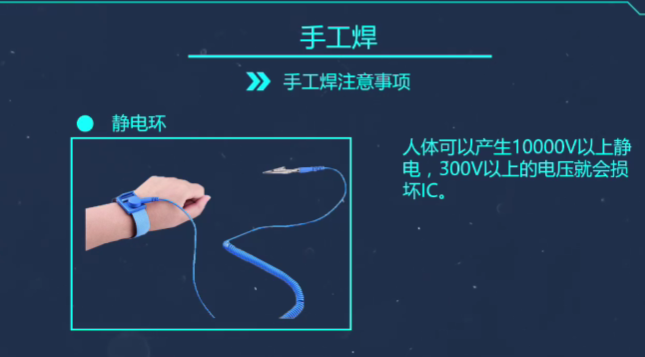

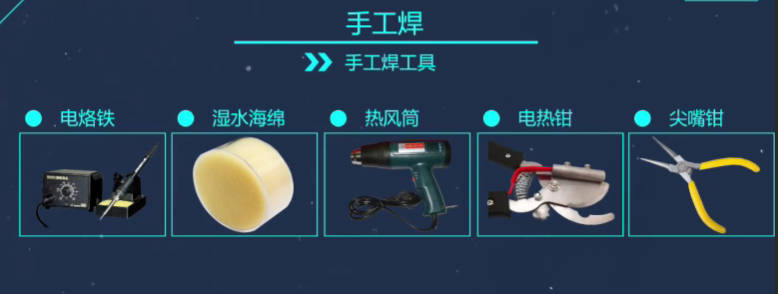

PCBA设计

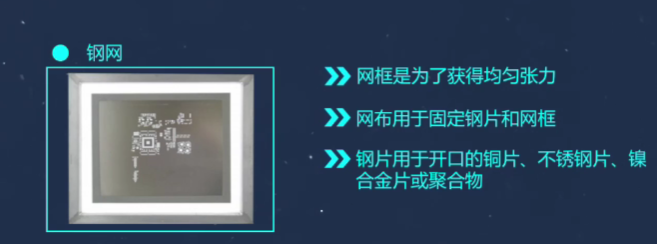

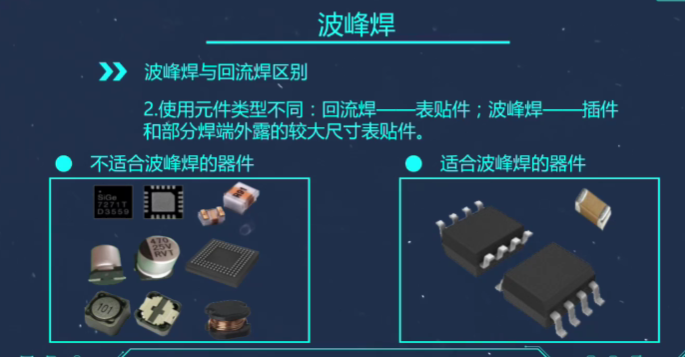

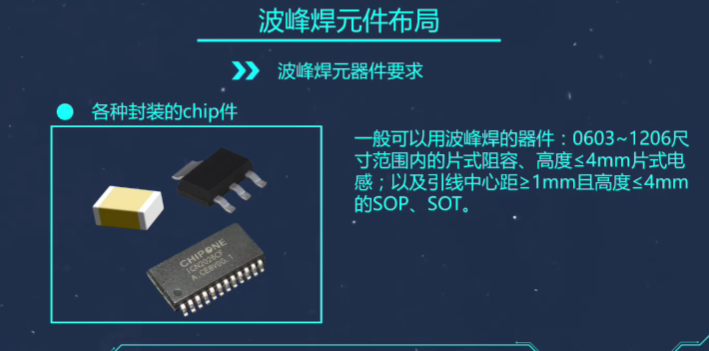

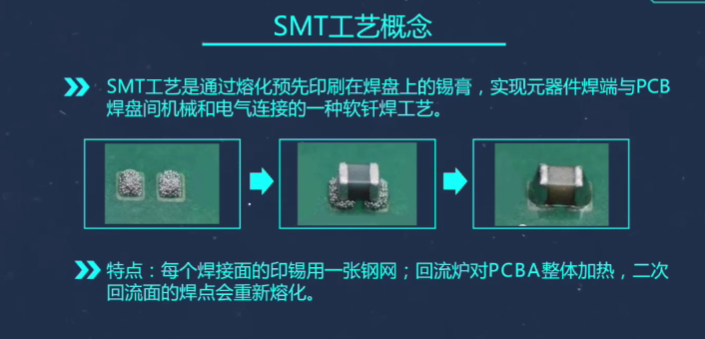

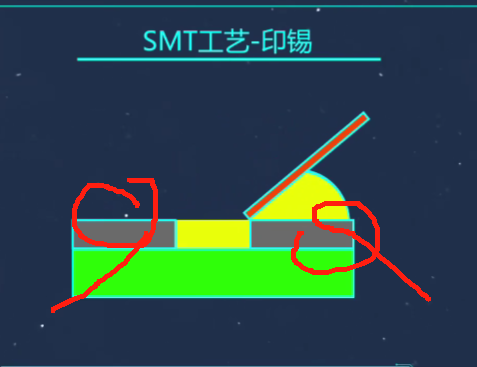

回流焊主要是用于表贴器件、而波峰焊用于插件器件。

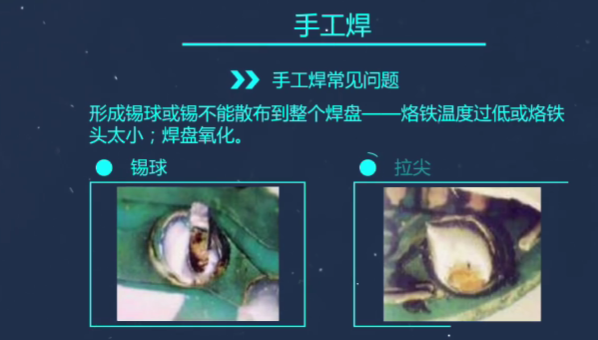

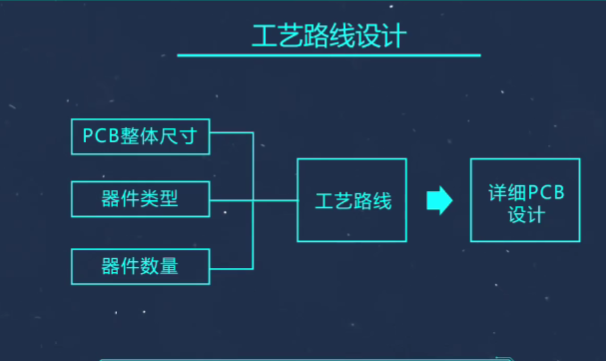

 工艺路线设计
